Отчет по лабораторной работе №2
Текотова Виктория, Секирин Артем, А-02-22
Задание 1.
1. В среде GoogleColab создали блокнот(notebook.ipynb).
import os
os.chdir('/content/drive/MyDrive/Colab Notebooks')
- импорт модулей
import numpy as np
import lab02_lib as lib

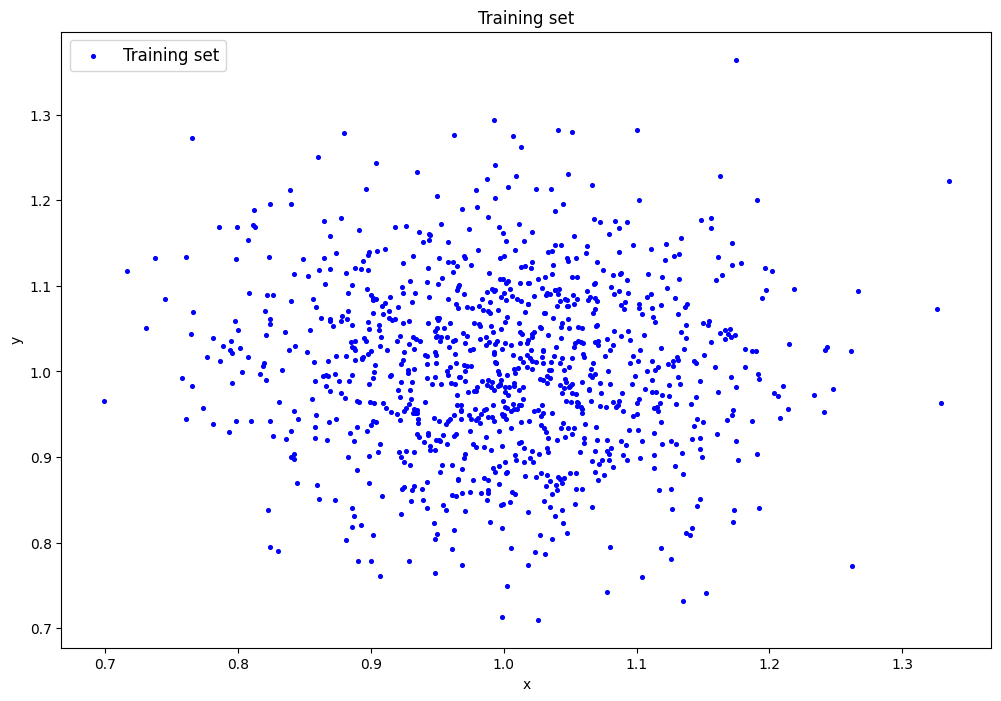

2. Генерация датасета
data=lib.datagen(1,1,1000,2)
- Вывод данных и размерности
print('Исходныеданные:')
print(data)
print('Размерностьданных:')
print(data.shape)
Исходные данные:
[[1.13623025 1.07517135]
[1.03093312 1.06813773]
[0.97208689 1.0748715 ]
... [1.19215258 0.990978 ]
[0.95942384 0.94390713]
[1.04279375 1.03934433]]
Размерность данных:
(1000, 2)
3. Создание и обучение автокодировщик AE1
patience= 10
ae1_trained, IRE1, IREth1= lib.create_fit_save_ae(data,'out/AE1.h5','out/AE1_ire_th.txt', 50, True, patience)
Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 1
Задайте количество скрытых слоёв (нечетное число) : 3
Задайте архитектуру скрытых слоёв автокодировщика, например, в виде 3 1 3 : 3 1 3
Epoch 1/50
1/1 ━━━━━━━━━━━━━━━━━━━━ 1s 1s/step - loss: 1.7463
Epoch 2/50
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 32ms/step - loss: 1.7342
...
Epoch 49/50
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 51ms/step - loss: 1.2118
Epoch 50/50
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 50ms/step - loss: 1.2019

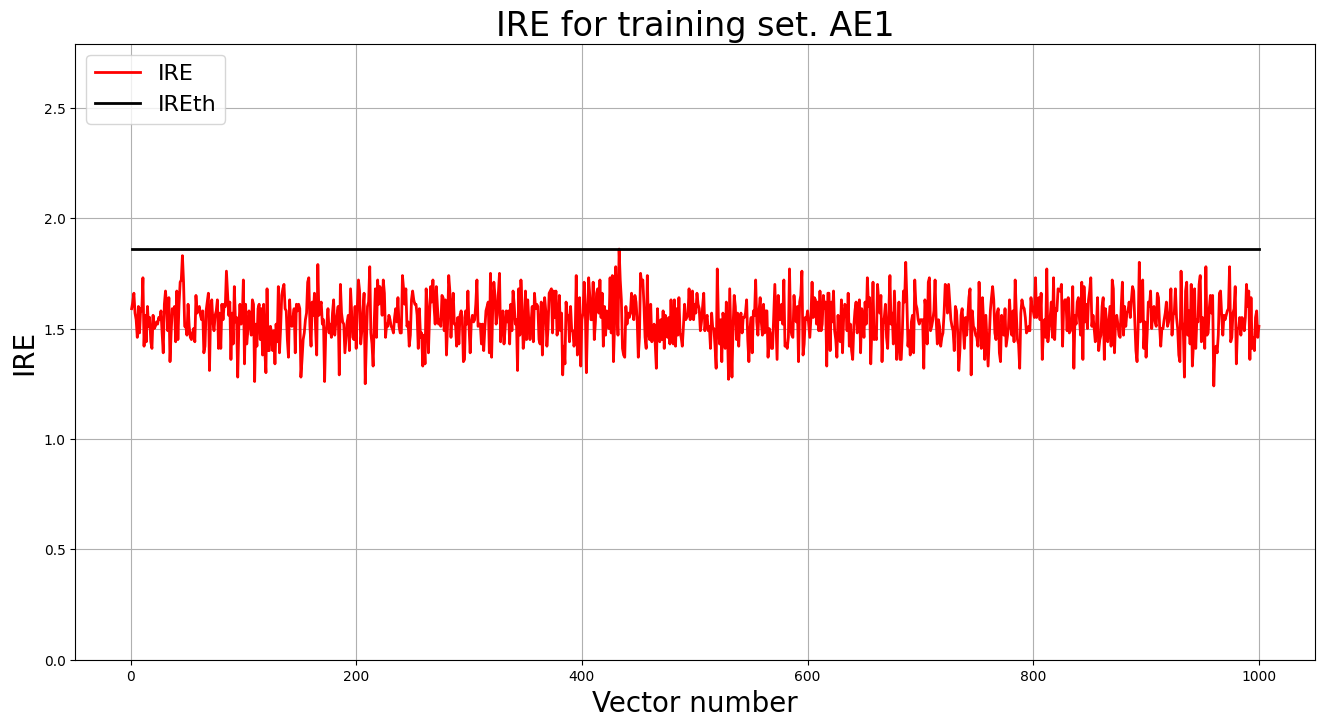

4. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.
patience= 10
ae1_trained, IRE1, IREth1= lib.create_fit_save_ae(data,'out/AE1.h5','out/AE1_ire_th.txt', 50, True, patience)
print("Порог ошибки реконструкции = ",IREth1)
Порог ошибки реконструкции = 0.63
5. Создание и обучиние второй автокодировщик AE2
patience= 100
ae2_trained, IRE2, IREth2= lib.create_fit_save_ae(data,'out/AE2.h5','out/AE2_ire_th.txt', 1000, True, patience)
lib.ire_plot('training', IRE2, IREth2, 'AE2')
Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 2
Epoch 1/1000
1/1 ━━━━━━━━━━━━━━━━━━━━ 1s 1s/step - loss: 1.0920
Epoch 2/1000
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 31ms/step - loss: 1.0838
...
Epoch 454/1000
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 48ms/step - loss: 0.0103
Epoch 455/1000
1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 48ms/step - loss: 0.0103

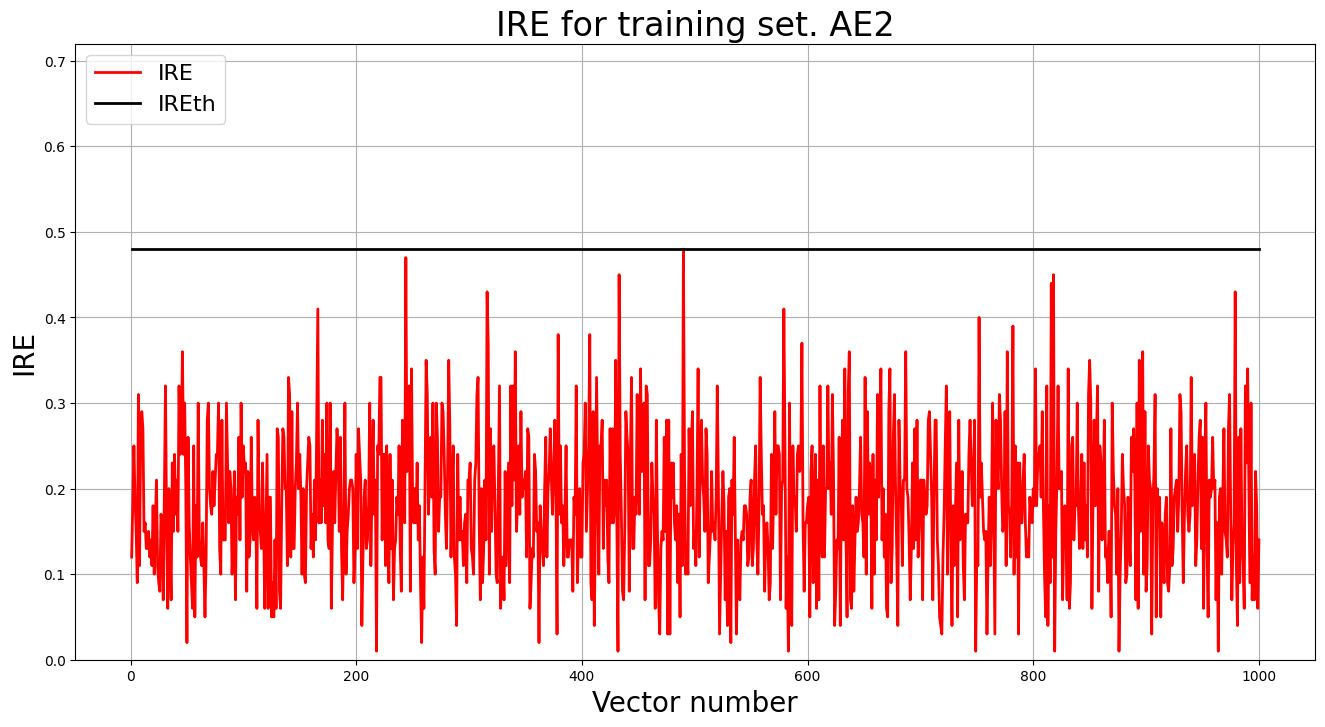

6. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.
lib.ire_plot('training', IRE2, IREth2, 'AE2')
print("Порог ошибки реконструкции = ",IREth2)
Порог ошибки реконструкции = 0.48

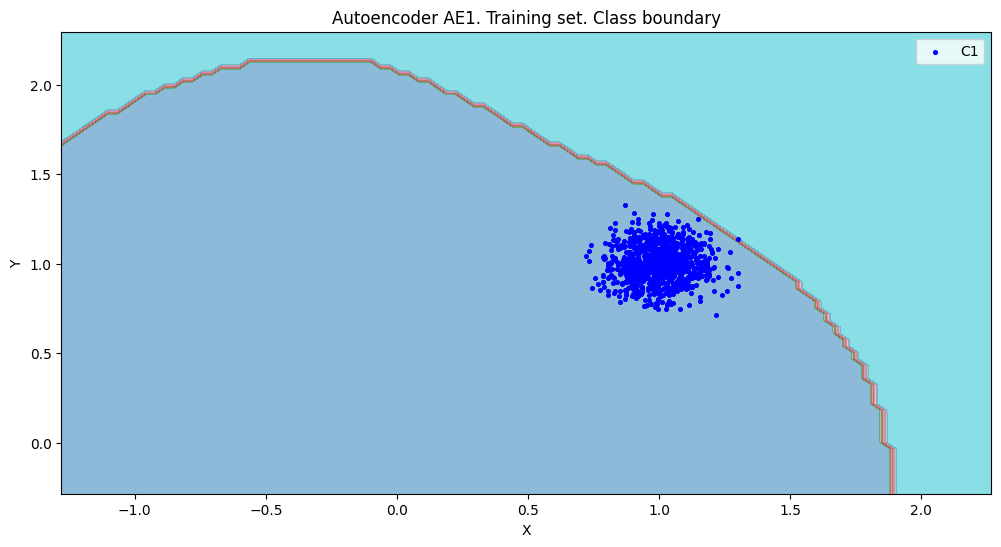

7. Рассчитет характеристик качества обучения EDCA для AE1 и AE2. Визуализация и сравнение области пространства признаков,распознаваемые автокодировщиками AE1 и AE2. Вывод о пригодности AE1 и AE2 для качественного обнаружения аномалий.
numb_square= 20
xx,yy,Z1=lib.square_calc(numb_square,data,ae1_trained,IREth1,'1',True)

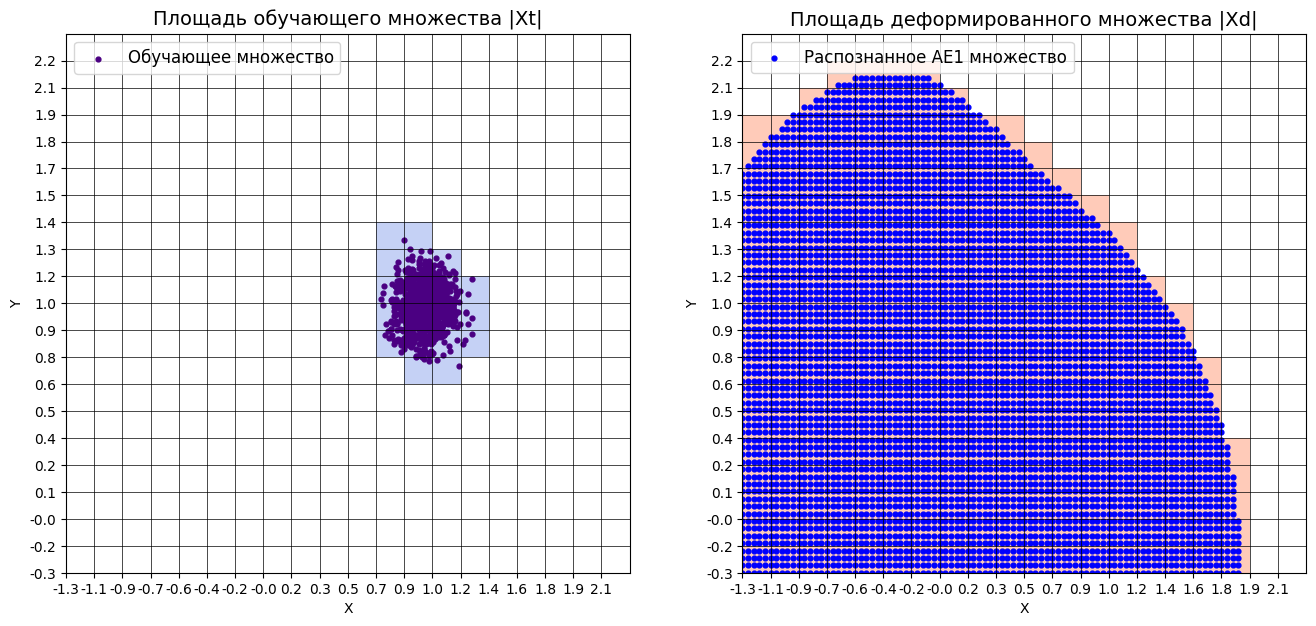

- Качество обучения AE1
amount: 19
amount_ae: 272
Оценка качества AE1
IDEAL = 0. Excess: 13.31578947368421
IDEAL = 0. Deficit: 0.0
IDEAL = 1. Coating: 1.0
summa: 1.0
IDEAL = 1. Extrapolation precision (Approx): 0.06985294117647059

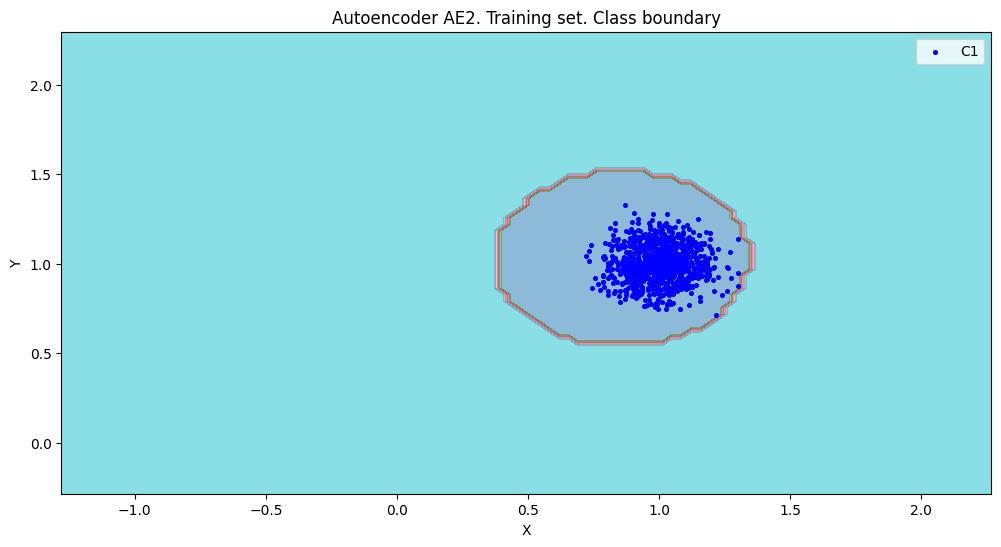

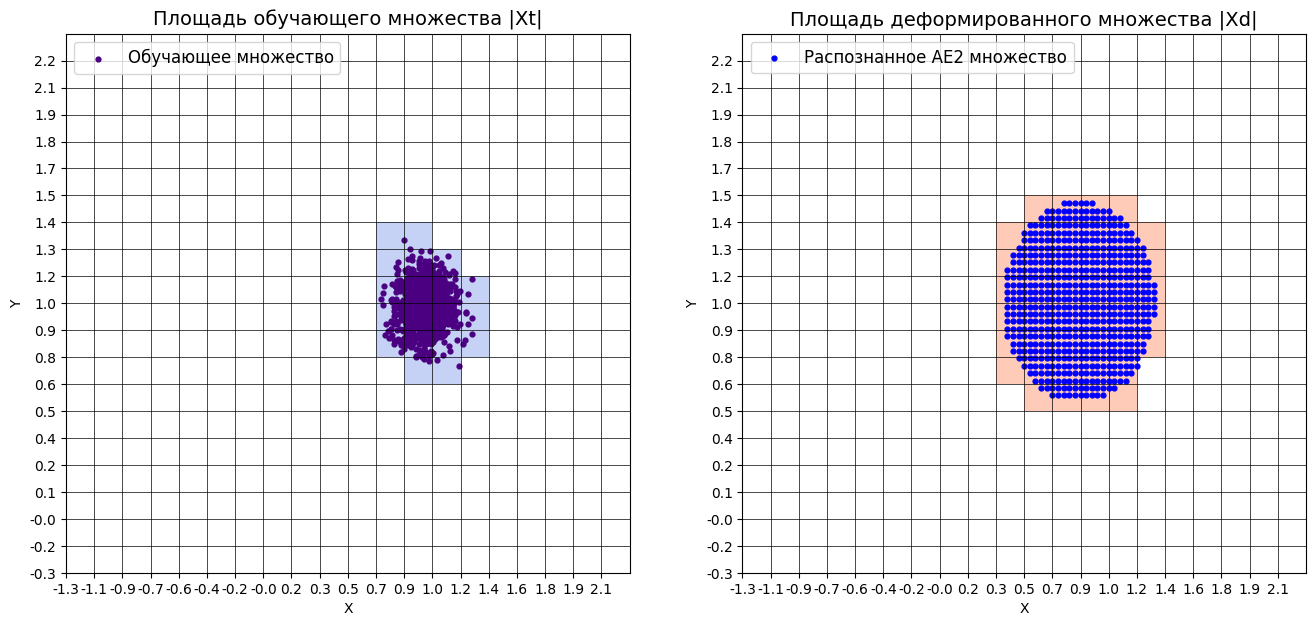

- Качество обучения AE2
numb_square= 20
xx,yy,Z2=lib.square_calc(numb_square,data,ae2_trained,IREth2,'2',True)
amount: 19
amount_ae: 43
Оценка качества AE2
IDEAL = 0. Excess: 1.263157894736842
IDEAL = 0. Deficit: 0.0
IDEAL = 1. Coating: 1.0
summa: 1.0
IDEAL = 1. Extrapolation precision (Approx): 0.44186046511627913

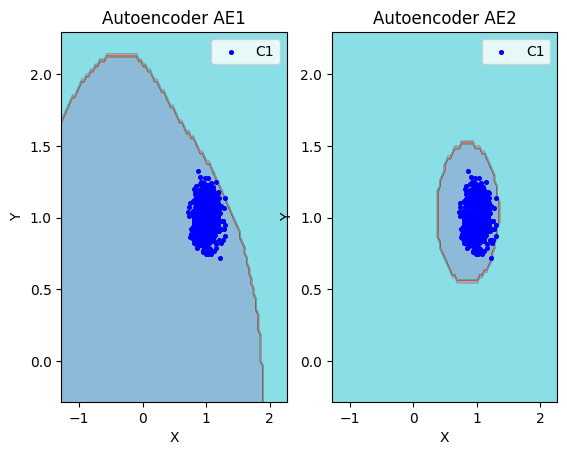

lib.plot2in1(data,xx,yy,Z1,Z2)
- Вывод: На основе проведенного сравнения можно заключить, что автокодировщик AE2 с пятислойной архитектурой является оптимальным решением, поскольку обеспечивает минимальную ошибку реконструкции по сравнению с более простой моделью AE1.
8. Создание тестовой выборки
test_data = np.array([[1.6, 1.2], [1.2, 1], [1.1, 1], [1.5,1.5], [1, 1], [1.5, 1.5]])
9. Применение обученных автокодировщиков AE1 и AE2 к тестовым данным

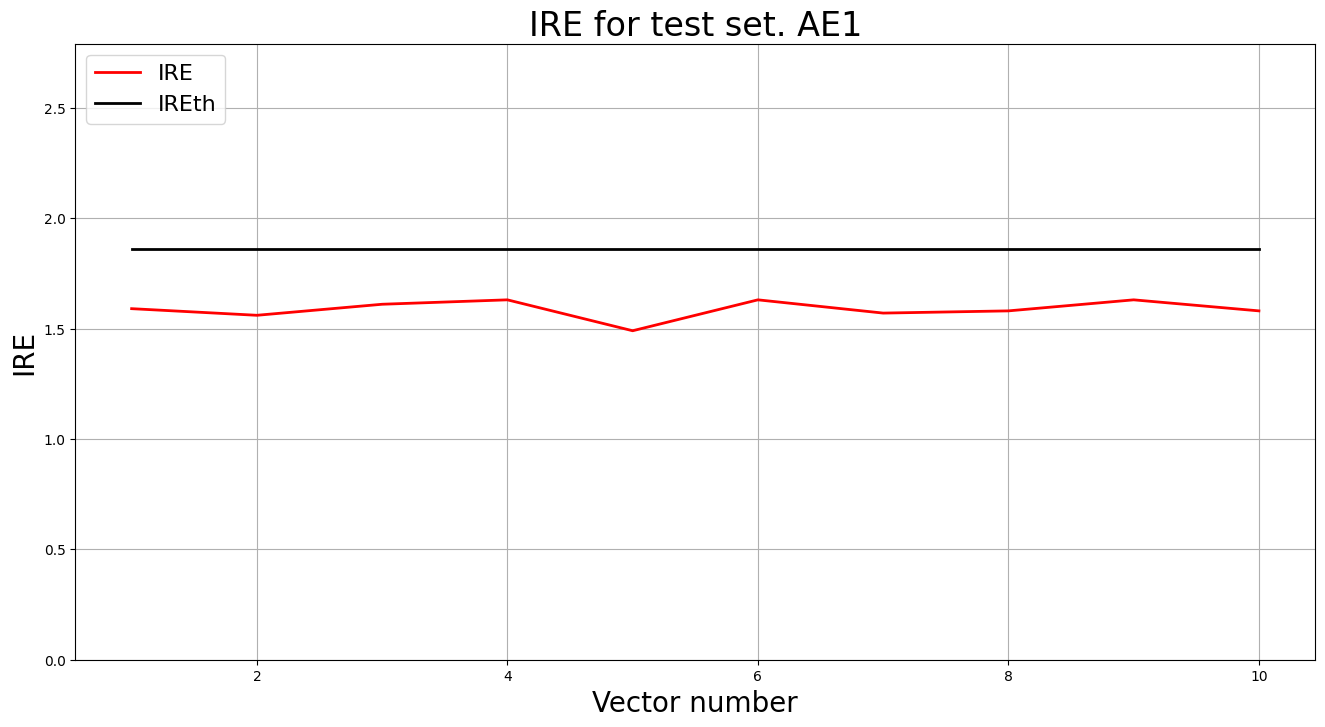

- Автокодировщик AE1
predicted_labels1, ire1 = lib.predict_ae(ae1_trained, data_test, IREth1)
lib.anomaly_detection_ae(predicted_labels1, ire1, IREth1)
lib.ire_plot('test', ire1, IREth1, 'AE1')
- Аномалий не обнаружено

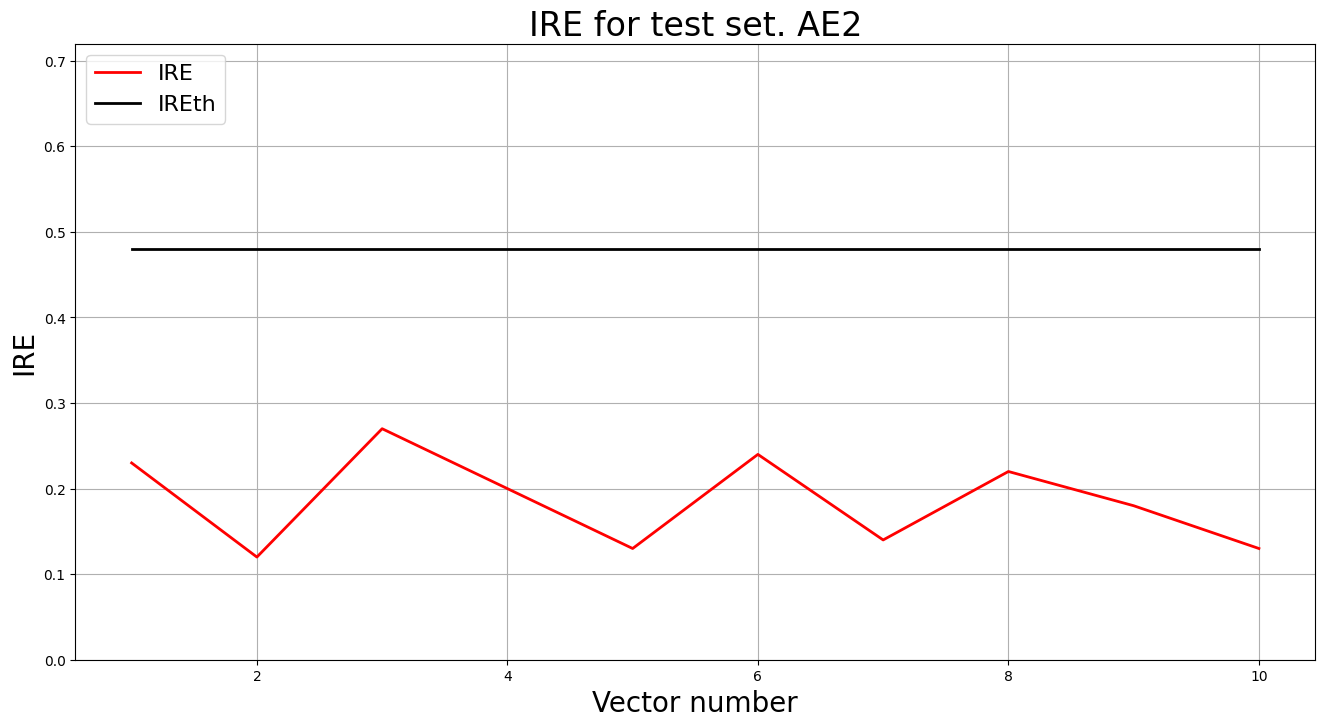

predicted_labels2, ire2 = lib.predict_ae(ae2_trained, data_test, IREth2)
lib.anomaly_detection_ae(predicted_labels2, ire2, IREth2)
lib.ire_plot('training', IRE2, IREth2, 'AE2')
- Аномалий не обнаружено

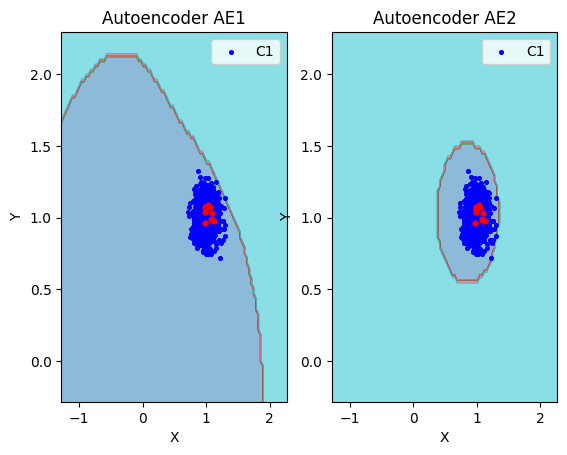

10. Визуализировать элементы обучающей и тестовой выборки в областях пространства признаков
- Построение областей аппроксимации и точек тестового набора
lib.plot2in1_anomaly(data, xx, yy, Z1, Z2, data_test)
11. Результаты исследования занести в таблицу
| Модель | Количество скрытых слоев | Количество нейронов в скрытых слоях | Количество эпох обучения | Ошибка MSE_stop | Порог ошибки реконструкции | Excess | Approx | Аномалии |
|---|---|---|---|---|---|---|---|---|
| AE1 | 3 | 3 1 3 | 50 | 1.2019 | 0.63 | 13.31 | 0.069 | 0 |
| AE2 | 5 | 3 2 1 2 3 | 1000 | 0.0103 | 0.48 | 1.26 | 0.44 | 0 |
11. Выводы о требованиях
- Вывод:
Критерии качественного детектирования аномалий:
1.Данные: двумерный формат входных данных
2.Архитектура: наличие bottleneck-слоя уменьшенной размерности
3.Обучение: увеличение эпох при росте сложности сети
4.Качество: MSE_stop ∈ [0,1] и минимальная ошибка реконструкции
5.Метрики: Excess=0, Deficit=0, Coating=1, Approx=1"
Задание 2.
1. Оописание своего набора реальных данных
-
Исходный набор данных Letter Recognition Data Set из репозитория машинного обучения UCI представляет собой набор данных для многоклассовой классификации. Набор предназначен для распознавания черно-белых пиксельных прямоугольников как одну из 26 заглавных букв английского алфавита, где буквы алфавита представлены в 16 измерениях. Чтобы получить данные, подходящие для обнаружения аномалий, была произведена подвыборка данных из 3 букв, чтобы сформировать нормальный класс, и случайным образом их пары были объединены так, чтобы их размерность удваивалась. Чтобы сформировать класс аномалий, случайным образом были выбраны несколько экземпляров букв, которые не входят нормальный класс, и они были объединены с экземплярами из нормального класса. Процесс объединения выполняется для того, чтобы сделать обнаружение более сложным, поскольку каждый аномальный пример также будет иметь некоторые нормальные значения признаков.
Количество признаков - 32
Количество примеров - 1600
Количество нормальных примеров - 1500
Количество аномальных примеров - 100
2. Загрузка многомерной обучающей выборки
train= np.loadtxt('letter_train.txt', dtype=float)
test = np.loadtxt('letter_test.txt', dtype=float)
3. Вывод данных и размера выборки
print('Исходные данные:')
print(train)
print('Размерность данных:')
print(train.shape)
Исходные данные:
[[ 6. 10. 5. ... 10. 2. 7.]
[ 0. 6. 0. ... 8. 1. 7.]
[ 4. 7. 5. ... 8. 2. 8.]
...
[ 7. 10. 10. ... 8. 5. 6.]
[ 7. 7. 10. ... 6. 0. 8.]
[ 3. 4. 5. ... 9. 5. 5.]]
Размерность данных:
(1500, 32)
4. Создание и обучение автокодировщика с подходящей для данных архитектурой.
ae3_trained, IRE3, IREth3 = lib.create_fit_save_ae(train,'out/AE3.h5','out/AE3_ire_th.txt',
100000, False, 20000, early_stopping_delta = 0.001)
Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 1
Задайте количество скрытых слоёв (нечетное число) : 9
Задайте архитектуру скрытых слоёв автокодировщика, например, в виде 3 1 3 : 64 48 32 24 16 24 32 48 64
Epoch 1000/100000
- loss: 6.0089
Epoch 2000/100000
- loss: 6.0089
...
Epoch 99000/100000
- loss: 0.0862
Epoch 100000/100000
- loss: 0.0864

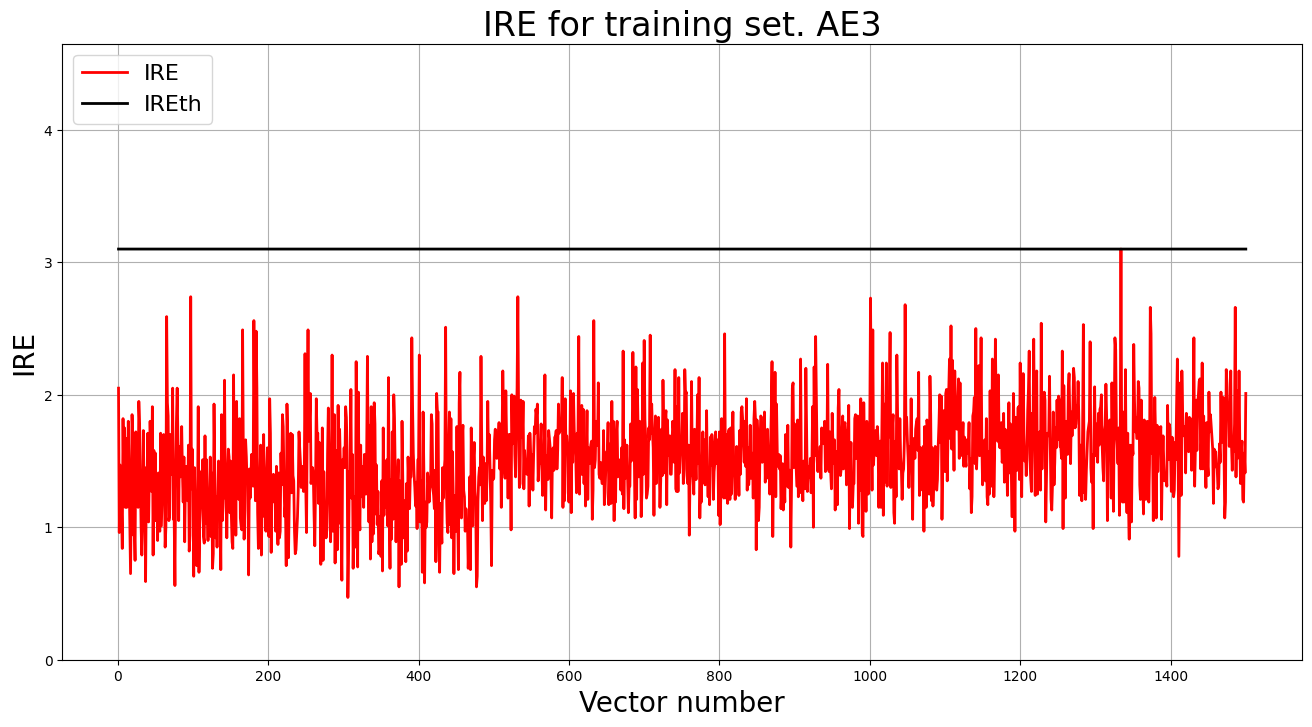

5. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.
lib.ire_plot('training', IRE3, IREth3, 'AE3')
print("Порог ошибки реконструкции = ",IREth3)
Порог ошибки реконструкции = 3.1
6. Загрузка многомерной тестовой выборки
print('Исходные данные:')
print(test)
print('Размерность данных:')
print(test.shape)
Исходные данные:
[[ 8. 11. 8. ... 7. 4. 9.]
[ 4. 5. 4. ... 13. 8. 8.]
[ 3. 3. 5. ... 8. 3. 8.]
...
[ 4. 9. 4. ... 8. 3. 8.]
[ 6. 10. 6. ... 9. 8. 8.]
[ 3. 1. 3. ... 9. 1. 7.]]
Размерность данных:
(100, 32)

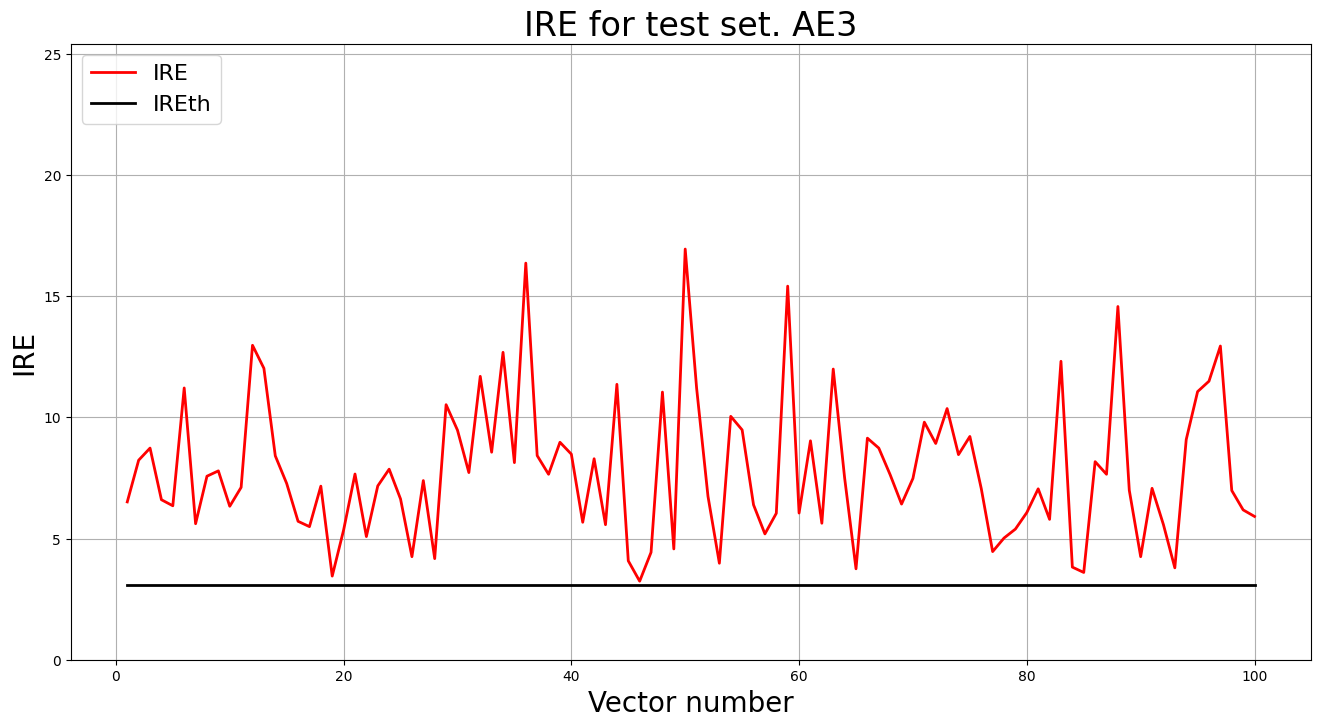

7. Вывести график ошибки реконструкции элементов тестовой выборки относительно порога
predicted_labels3, ire3 = lib.predict_ae(ae3_trained, test, IREth3)
lib.anomaly_detection_ae(predicted_labels3, ire3, IREth3)
lib.ire_plot('test', ire3, IREth3, 'AE3')
i Labels IRE IREth
0 [1.] [6.51] 3.1
1 [1.] [8.23] 3.1
2 [1.] [8.73] 3.1
...
98 [1.] [6.18] 3.1
99 [1.] [5.91] 3.1
Обнаружено 100.0 аномалий
8. Параметры наилучшего автокодировщика и результаты обнаружения аномалий
| Dataset name | Количество скрытых слоев | Количество нейронов в скрытых слоях | Количество эпох обучения | Ошибка MSE_stop | Порог ошибки реконструкции | % обнаруженных аномалий |
|---|---|---|---|---|---|---|
| Letter | 9 | 64 48 32 24 16 24 32 48 64 | 100000 | 0.0864 | 3.1 | 100.0 |
9. Вывод о требованиях
Для качественного обнаружения аномалий в случае, когда размерность пространства признаков высока.
Данные для обучения должны быть без аномалий, чтобы автокодировщик смог рассчитать верное пороговое значение
Архитектура автокодировщика должна постепенно сужатся к бутылочному горлышку,а затем постепенно возвращатся к исходным выходным размерам, кол-во скрытых слоев 7-11.
В рамках данного набора данных оптимальное кол-во эпох 100000 с patience 20000 эпох
Оптимальная ошибка MSE-stop в районе 0.1, желательно не меньше для предотвращения переобучения
Значение порога не больше 3.1
