Отчёт по лабораторной работе №2

Кнзев Станислав, Жихарев Данила — А-02-22

Задание 1

1) В среде Google Colab создали новый блокнот (notebook). Импортировали необходимые для работы библиотеки и модули.

# импорт модулей
import os
os.chdir('/content/drive/MyDrive/Colab Notebooks/is_lab2')

import numpy as np
import lab02_lib as lib

2) Сгенерировали индивидуальный набор двумерных данных в пространстве признаков с координатами центра (6, 6), где 6 – номер бригады. Вывели полученные данные на рисунок и в консоль.

# генерация датасета
data = lib.datagen(6, 6, 1000, 2)

# вывод данных и размерности
print('Исходные данные:')
print(data)
print('Размерность данных:')
print(data.shape)

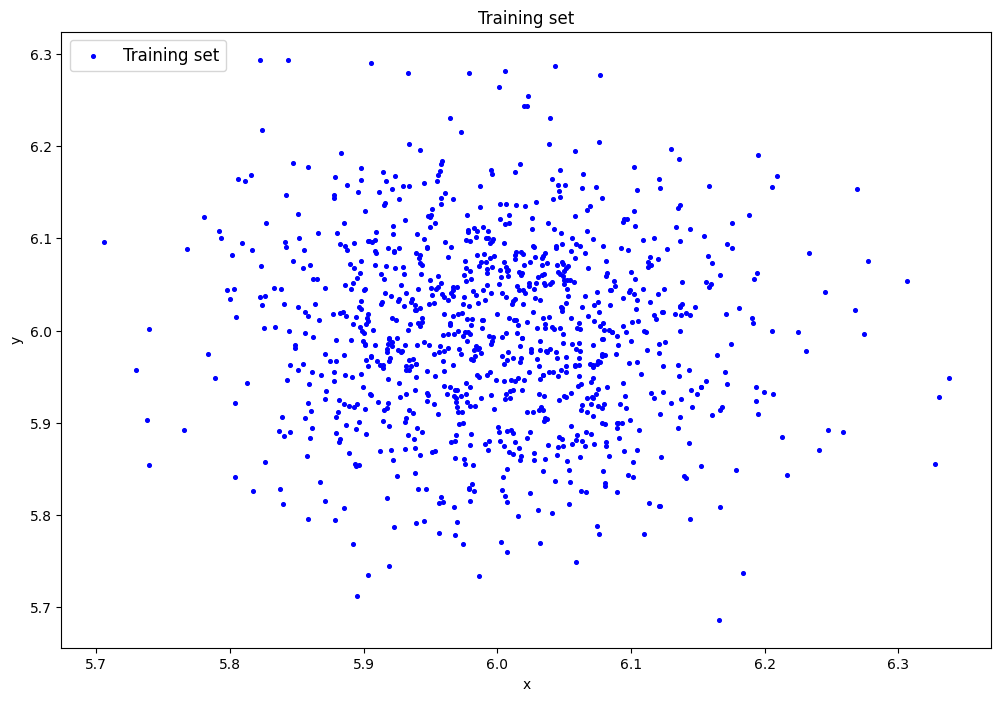

Training set

Исходные данные:
[[5.8619435  5.99297106]
 [6.12066008 5.98527609]
 [5.98643623 5.9813867 ]
 ...
 [5.80640873 6.16429542]
 [6.01437944 6.13645626]
 [6.00333385 5.99329265]]
Размерность данных:
(1000, 2)

3) Создали и обучили автокодировщик AE1 простой архитектуры, выбрав небольшое количество эпох обучения. Зафиксировали в таблице вида табл.1 количество скрытых слоёв и нейронов в них

# обучение AE1
patience = 300
ae1_trained, IRE1, IREth1 = lib.create_fit_save_ae(data,'out/AE1.h5','out/AE1_ire_th.txt',
1000, True, patience)

4) Зафиксировали ошибку MSE, на которой обучение завершилось. Построили график ошибки реконструкции обучающей выборки. Зафиксировали порог ошибки реконструкции – порог обнаружения аномалий.

Ошибка MSE_AE1 = 19.5568

# Построение графика ошибки реконструкции
lib.ire_plot('training', IRE1, IREth1, 'AE1')

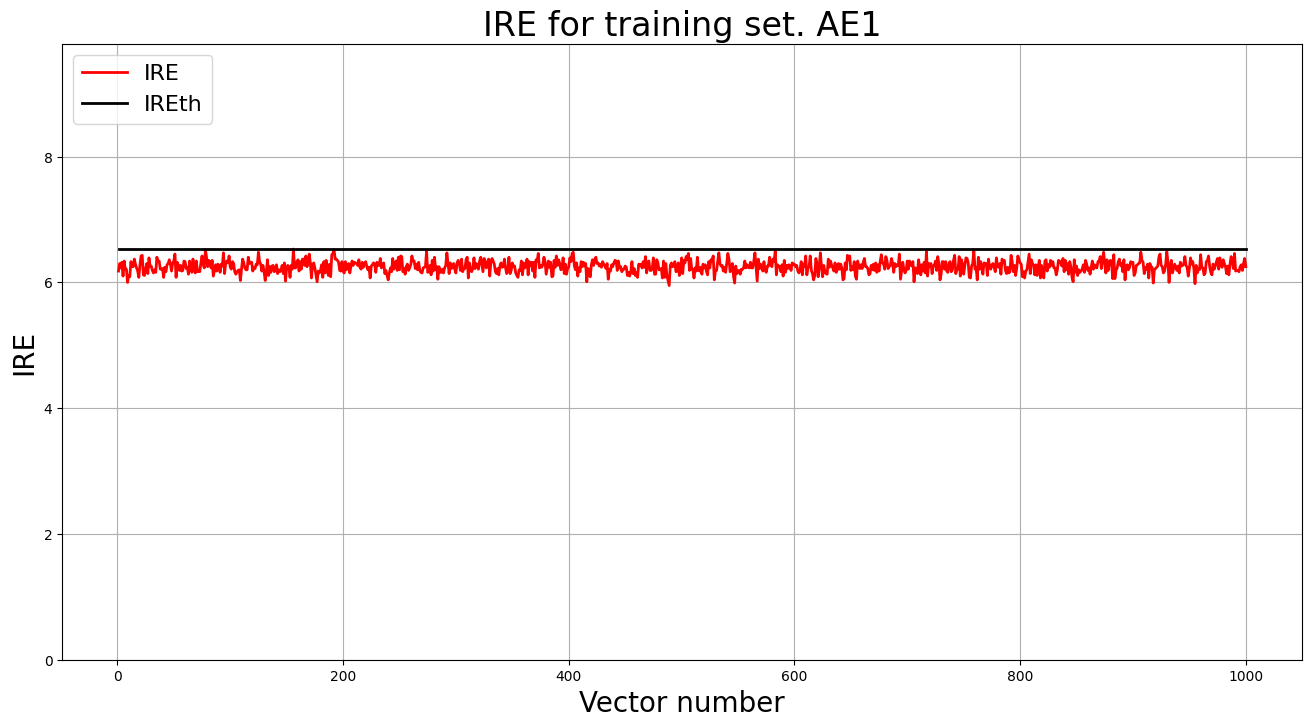

IRE for training set. AE1

5) Создали и обучили второй автокодировщик AE2 с усложненной архитектурой, задав большее количество эпох обучения

# обучение AE2
ae2_trained, IRE2, IREth2 = lib.create_fit_save_ae(data,'out/AE2.h5','out/AE2_ire_th.txt',
3000, True, patience)

6) Зафиксировали ошибку MSE, на которой обучение завершилось. Построили график ошибки реконструкции обучающей выборки. Зафиксировали второй порог ошибки реконструкции – порог обнаружения аномалий.

Ошибка MSE_AE2 = 0.0108

# Построение графика ошибки реконструкции
lib.ire_plot('training', IRE2, IREth2, 'AE2')

IRE for training set. AE1

7) Рассчитали характеристики качества обучения EDCA для AE1 и AE2. Визуализировали и сравнили области пространства признаков, распознаваемые автокодировщиками AE1 и AE2. Сделали вывод о пригодности AE1 и AE2 для качественного обнаружения аномалий.

# построение областей покрытия и границ классов
# расчет характеристик качества обучения
numb_square = 20
xx, yy, Z1 = lib.square_calc(numb_square, data, ae1_trained, IREth1, '1', True)

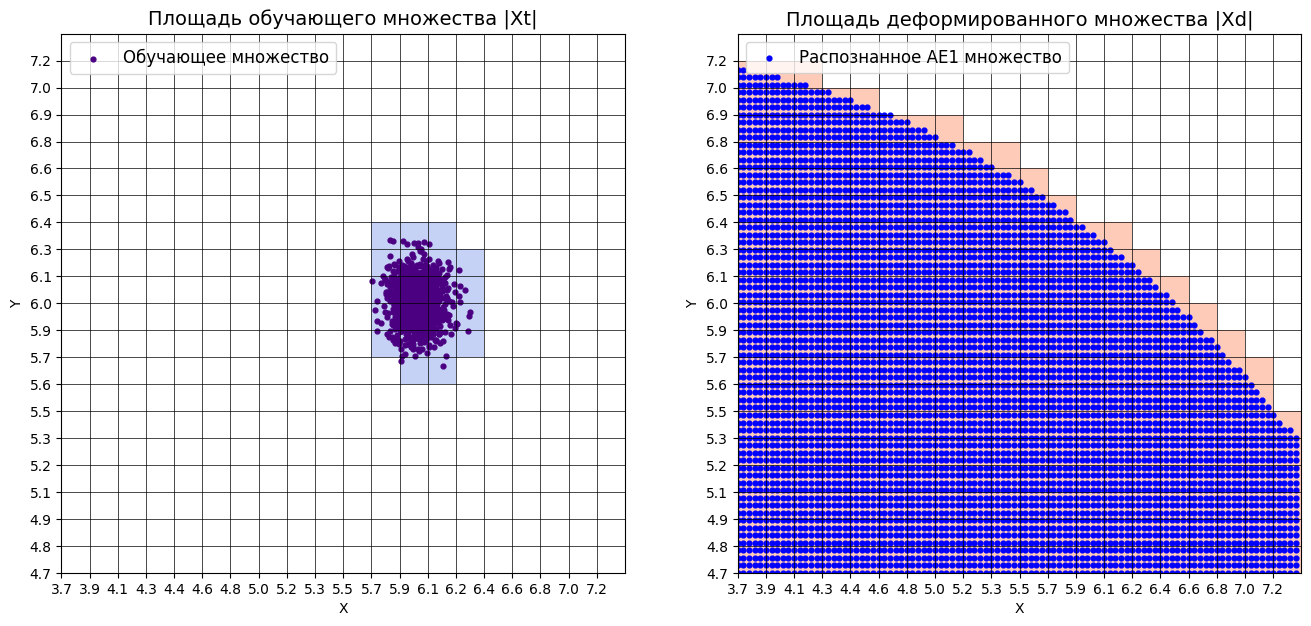

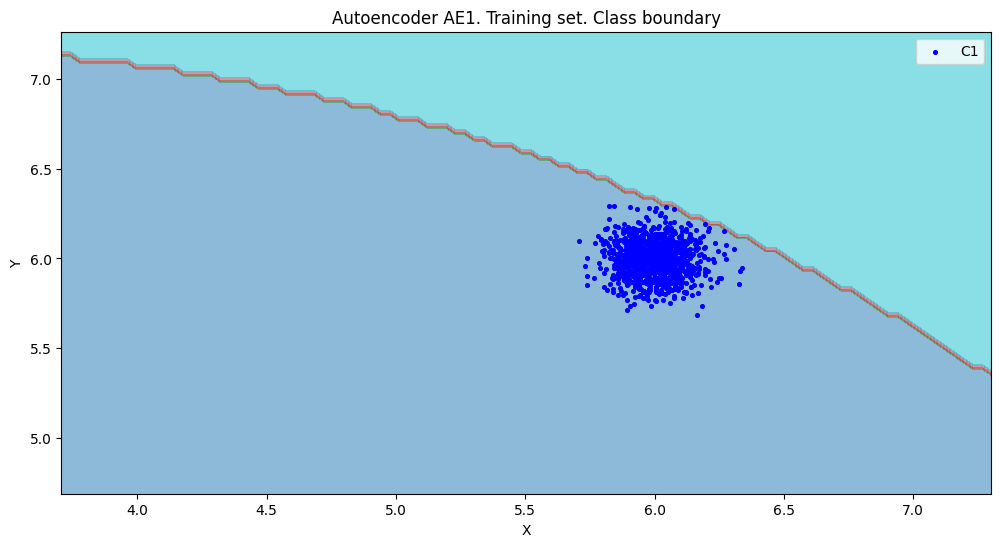

Autoencoder AE1. Training set. Class boundary

amount:  21
amount_ae:  287

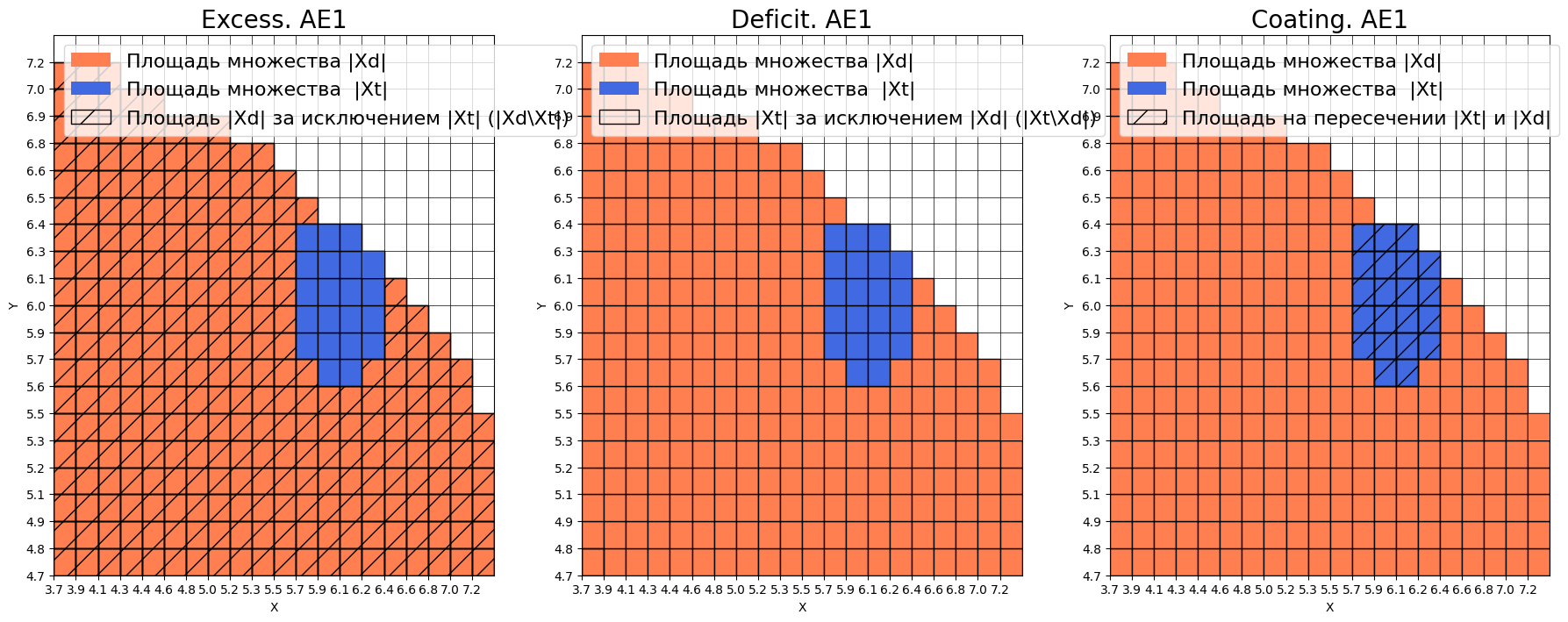

Площади множеств Xt и Xd AE1 EDCA AE1

Оценка качества AE1
IDEAL = 0. Excess:  12.666666666666666
IDEAL = 0. Deficit:  0.0
IDEAL = 1. Coating:  1.0
summa:  1.0
IDEAL = 1. Extrapolation precision (Approx):  0.07317073170731707

# построение областей покрытия и границ классов
# расчет характеристик качества обучения
numb_square = 20
xx, yy, Z2 = lib.square_calc(numb_square, data, ae2_trained, IREth2, '2', True)

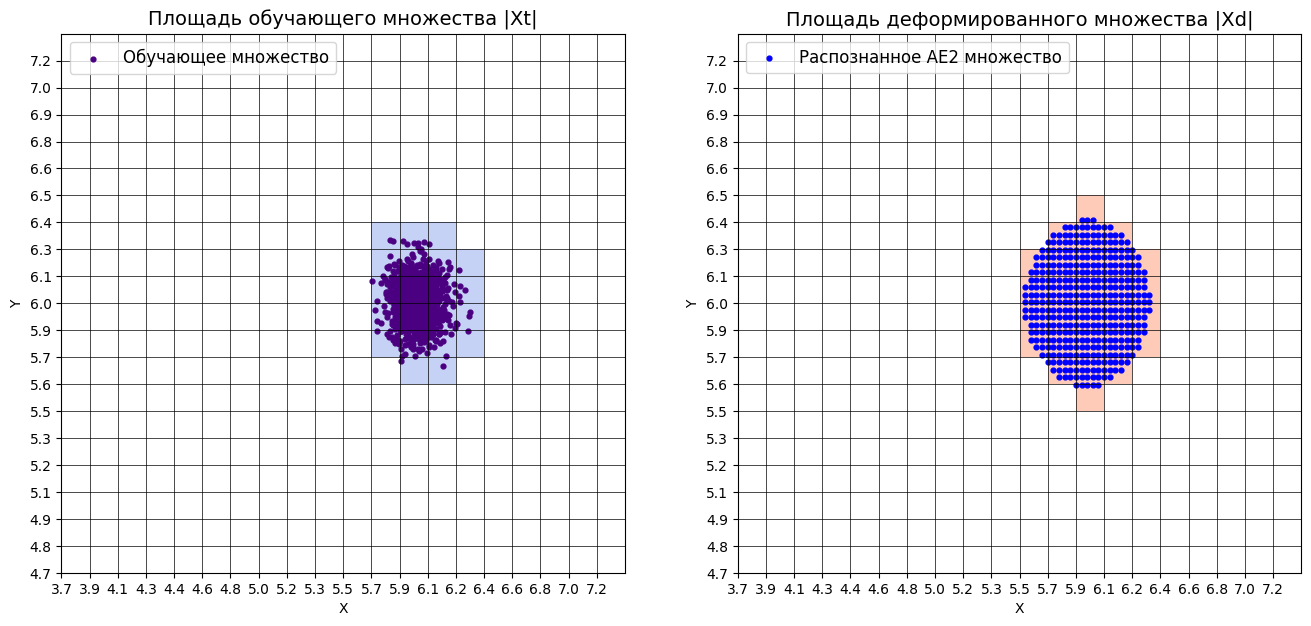

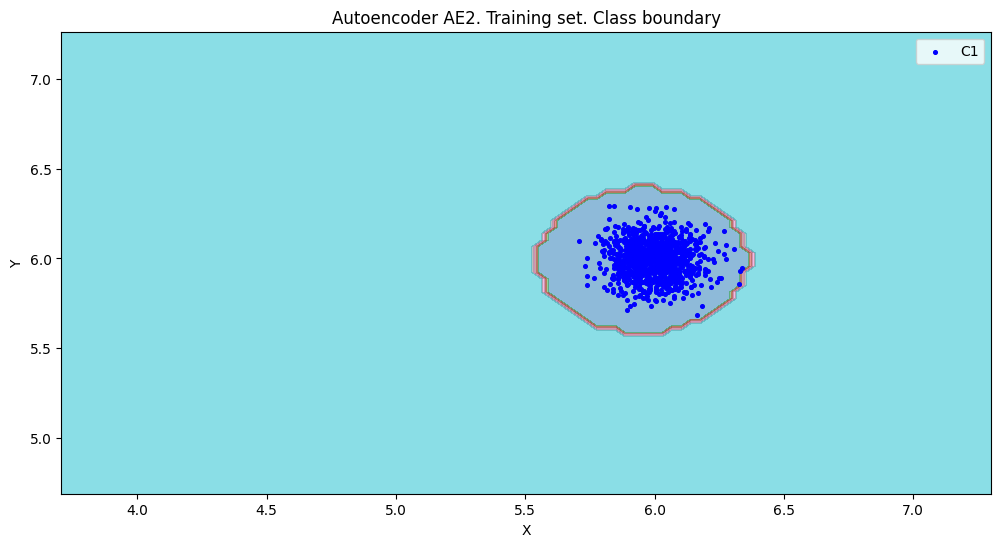

Autoencoder AE2. Training set. Class boundary

amount:  21
amount_ae:  28

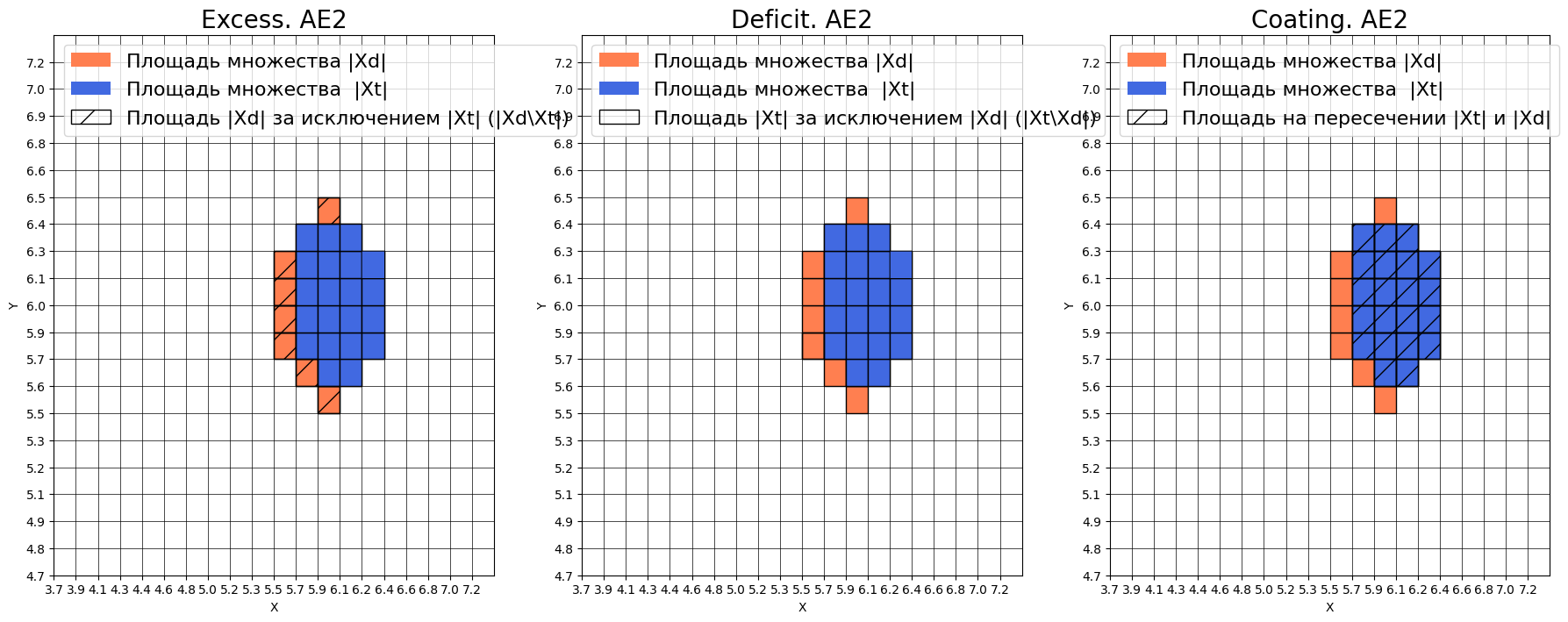

Площади множеств Xt и Xd AE1 EDCA AE1

Оценка качества AE2
IDEAL = 0. Excess:  0.3333333333333333
IDEAL = 0. Deficit:  0.0
IDEAL = 1. Coating:  1.0
summa:  1.0
IDEAL = 1. Extrapolation precision (Approx):  0.75

# сравнение характеристик качества обучения и областей аппроксимации
lib.plot2in1(data, xx, yy, Z1, Z2)

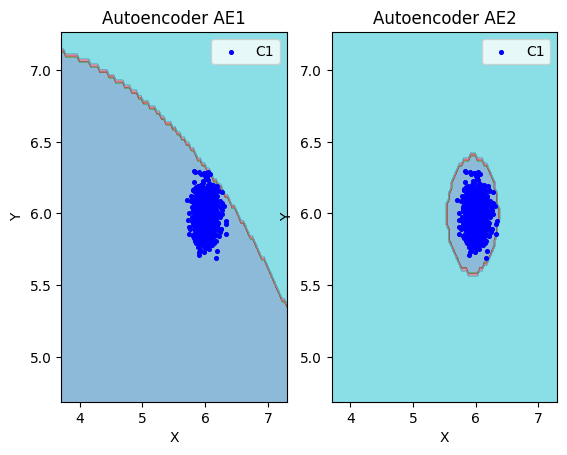

Сравнение обучения AE1 и AE2

8) Если автокодировщик AE2 недостаточно точно аппроксимирует область обучающих данных, то подобрать подходящие параметры автокодировщика и повторить шаги (6) – (8).

Полученные показатели EDCA для автокодировщика AE2 нас устраивают.

9) Изучили сохраненный набор данных и пространство признаков. Создали тестовую выборку, состоящую, как минимум, из 4ёх элементов, не входящих в обучающую выборку. Элементы должны быть такими, чтобы AE1 распознавал их как норму, а AE2 детектировал как аномалии.

# загрузка тестового набора
data_test = np.loadtxt('data_test.txt', dtype=float)
print(data_test)

[[4.52855237 4.55922899]
 [4.64838873 4.69473527]
 [4.41414674 4.47819019]
 [4.43922161 4.43454531]]

10) Применили обученные автокодировщики AE1 и AE2 к тестовым данным и вывели значения ошибки реконструкции для каждого элемента тестовой выборки относительно порога на график и в консоль.

# тестирование АE1
predicted_labels1, ire1 = lib.predict_ae(ae1_trained, data_test, IREth1)

# тестирование АE1
lib.anomaly_detection_ae(predicted_labels1, ire1, IREth1)
lib.ire_plot('test', ire1, IREth1, 'AE1')

Аномалий не обнаружено

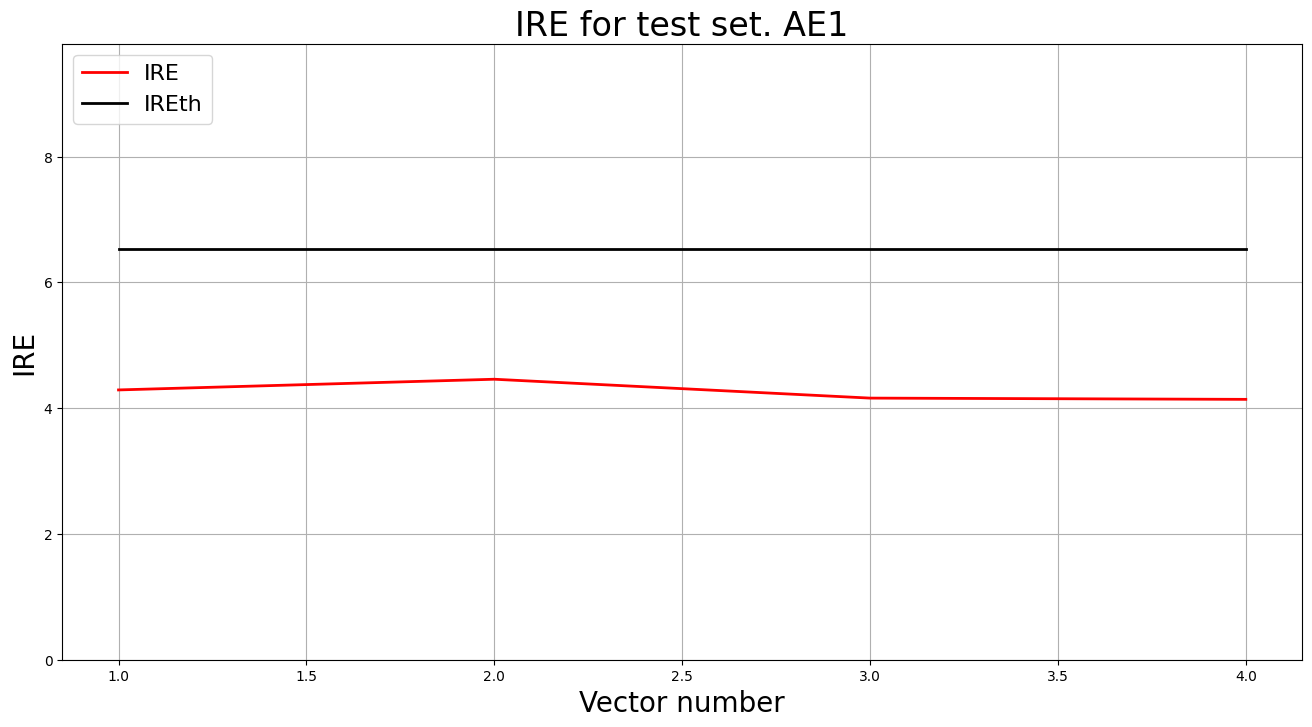

IRE fir test set. AE1

# тестирование АE2
predicted_labels2, ire2 = lib.predict_ae(ae2_trained, data_test, IREth2)

# тестирование АE2
lib.anomaly_detection_ae(predicted_labels2, ire2, IREth2)
lib.ire_plot('test', ire2, IREth2, 'AE2')

i         Labels    IRE       IREth
0         [1.]      [2.02]    0.4
1         [1.]      [1.84]    0.4
2         [1.]      [2.16]    0.4
3         [1.]      [2.17]    0.4
Обнаружено  4.0  аномалий

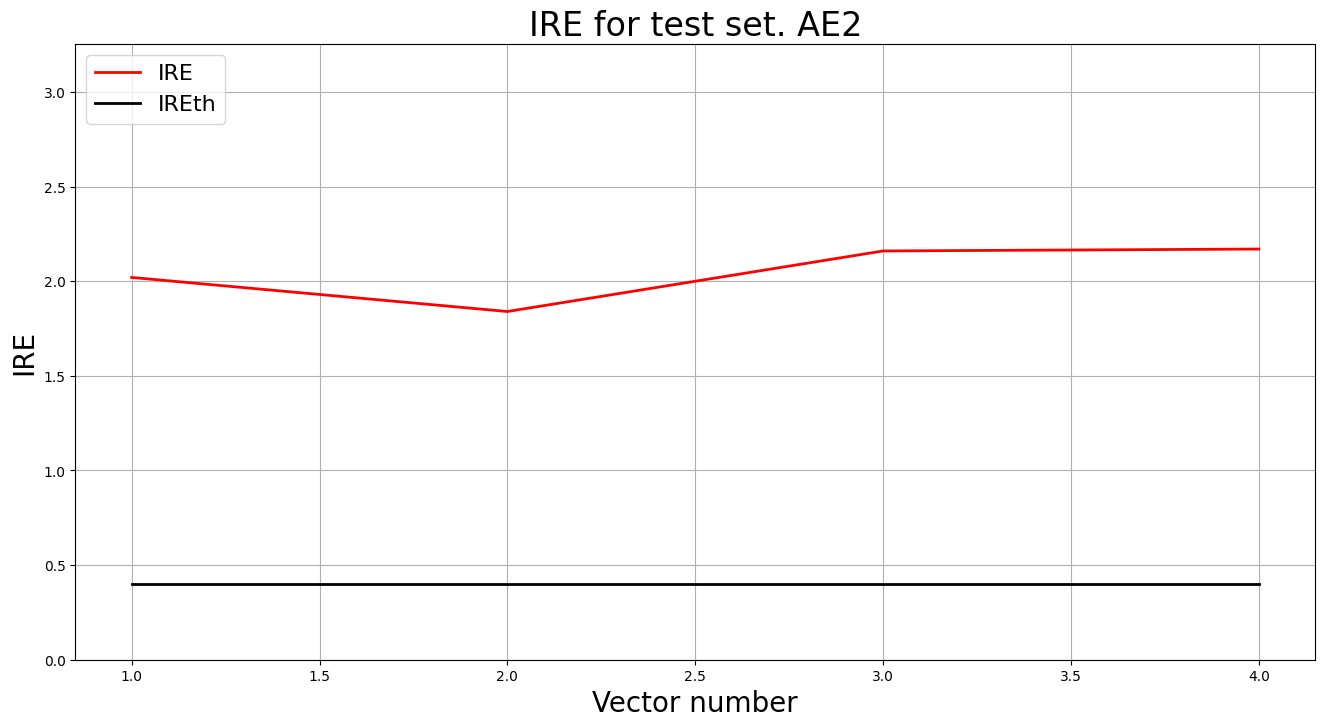

IRE fir test set. AE2

11) Визуализировали элементы обучающей и тестовой выборки в областях пространства признаков, распознаваемых автокодировщиками AE1 и AE2.

# построение областей аппроксимации и точек тестового набора
lib.plot2in1_anomaly(data, xx, yy, Z1, Z2, data_test)

Сравнение теста AE1 и AE2

12) Результаты исследования занесли в таблицу:

Табл. 1 Результаты задания №1

Количество
скрытых слоев		 Количество
нейронов в скрытых слоях		 Количество
эпох обучения		 Ошибка
MSE_stop		 Порог ошибки
реконструкции		 Значение показателя
Excess		 Значение показателя
Approx		 Количество обнаруженных
аномалий
AE1 1 1 1000 19.5568 6.53 12.67 0.073 0
AE2 5 3,2,1,2,3 3000 0.0108 0.4 0.33 0.750 4

13) Сделали выводы о требованиях к:

  • данным для обучения,
  • архитектуре автокодировщика,
  • количеству эпох обучения,
  • ошибке MSE_stop, приемлемой для останова обучения,
  • ошибке реконструкции обучающей выборки (порогу обнаружения аномалий),
  • характеристикам качества обучения EDCA одноклассового классификатора

для качественного обнаружения аномалий в данных.

  1. Данные для обучения должны быть без аномалий, чтобы автокодировщик смог рассчитать верное пороговое значение
  2. Архитектура автокодировщика должна постепенно сужатся к бутылочному горлышку,а затем постепенно возвращатся к исходным выходным размерам, кол-во скрытых слоев 3-5
  3. В рамках данного набора данных оптимальное кол-во эпох 3000 с patience 300 эпох
  4. Оптимальная ошибка MSE-stop в районе 0.01, желательно не меньше для предотвращения переобучения
  5. Значение порога в районе 0.4
  6. Значение Excess не больше 0.5, значение Deficit равное 0, значение Coating равное 1, значение Approx не меньше 0.7

Задание 2

1) Изучить описание своего набора реальных данных, что он из себя представляет

Бригада 6 => набор данных Cardio. Это реальный набор данных, который состоит из измерений частоты сердечных сокращений плода и сокращений матки на кардиотокограммах, классифицированных экспертами акушерами. Исходный набор данных предназначен для классификации. В нем представлено 3 класса: «норма», «подозрение» и «патология». Для обнаружения аномалий класс «норма» принимается за норму, класс «патология» принимается за аномалии, а класс «подозрение» был отброшен.

Количество
признаков		 Количество
примеров		 Количество
нормальных примеров		 Количество
аномальных примеров
21 1764 1655 109

2) Загрузить многомерную обучающую выборку реальных данных Cardio.txt.

# загрузка обчуающей выборки
train = np.loadtxt('data/cardio_train.txt', dtype=float)

3) Вывести полученные данные и их размерность в консоли.

print('train:\n', train)
print('train.shape:', np.shape(train))

train:
 [[ 0.00491231  0.69319077 -0.20364049 ...  0.23149795 -0.28978574
  -0.49329397]
 [ 0.11072935 -0.07990259 -0.20364049 ...  0.09356344 -0.25638541
  -0.49329397]
 [ 0.21654639 -0.27244466 -0.20364049 ...  0.02459619 -0.25638541
   1.1400175 ]
 ...
 [ 0.85144861 -0.91998844 -0.20364049 ...  0.57633422 -0.65718941
   1.1400175 ]
 [ 0.85144861 -0.91998844 -0.20364049 ...  0.57633422 -0.62378908
  -0.49329397]
 [ 1.0630827  -0.51148142 -0.16958144 ...  0.57633422 -0.65718941
  -0.49329397]]
train.shape: (1654, 21)

4) Создать и обучить автокодировщик с подходящей для данных архитектурой. Выбрать необходимое количество эпох обучения.

# **kwargs
# verbose_every_n_epochs - отображать прогресс каждые N эпох (по умолчанию - 1000)
# early_stopping_delta - дельта для ранней остановки (по умолчанию - 0.01)
# early_stopping_value = значение для ранней остановки (по умолчанию -  0.0001)

from time import time

patience = 4000
start = time()
ae3_v1_trained, IRE3_v1, IREth3_v1 = lib.create_fit_save_ae(train,'out/AE3_V1.h5','out/AE3_v1_ire_th.txt',
100000, False, patience, early_stopping_delta = 0.001)
print("Время на обучение: ", time() - start)

5) Зафиксировать ошибку MSE, на которой обучение завершилось. Построить график ошибки реконструкции обучающей выборки. Зафиксировать порог ошибки реконструкции – порог обнаружения аномалий.

Скрытых слоев 7, нейроны: 46->26->14->10->14->26->48

Ошибка MSE_AE3_v1 = 0.0126

# Построение графика ошибки реконструкции
lib.ire_plot('training', IRE3_v1, IREth3_v1, 'AE3_v1')

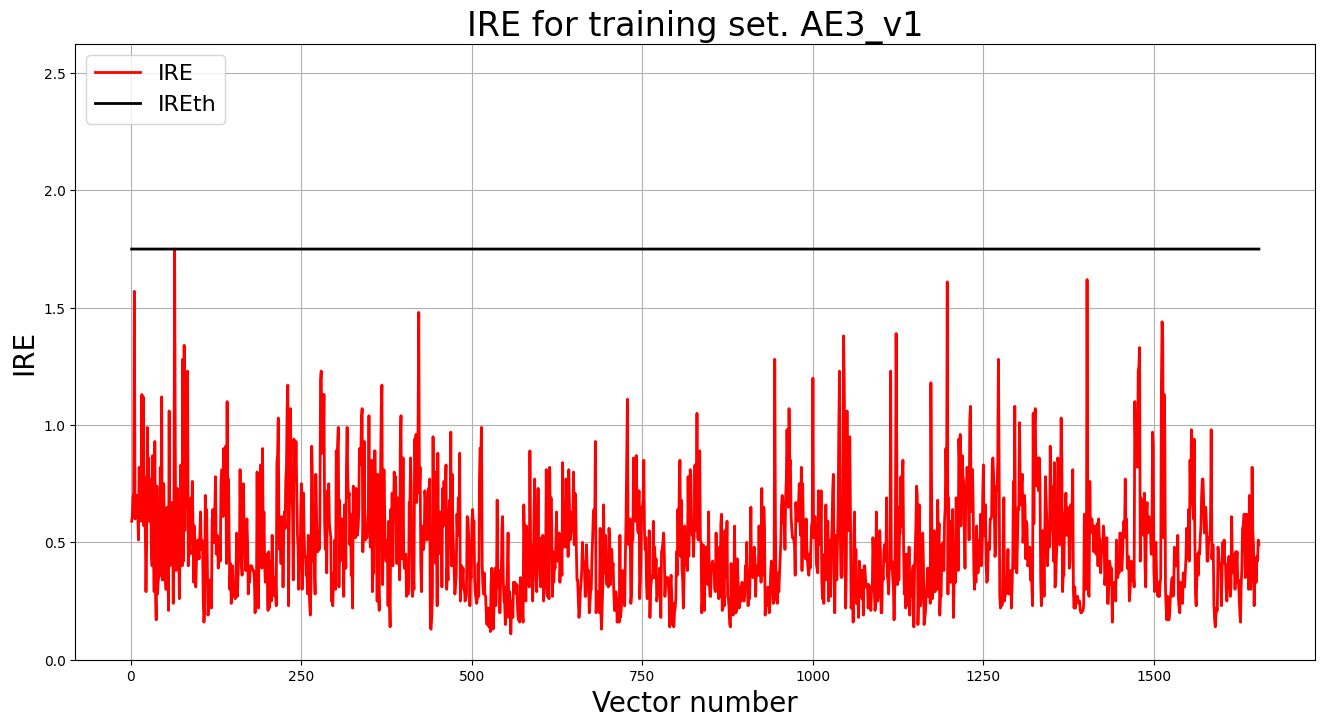

IRE for training set. AE3_v1

6) Сделать вывод о пригодности обученного автокодировщика для качественного обнаружения аномалий. Если порог ошибки реконструкции слишком велик, то подобрать подходящие параметры автокодировщика и повторить шаги (4) – (6).

# **kwargs
# verbose_every_n_epochs - отображать прогресс каждые N эпох (по умолчанию - 1000)
# early_stopping_delta - дельта для ранней остановки (по умолчанию - 0.01)
# early_stopping_value = значение для ранней остановки (по умолчанию -  0.0001)

from time import time

patience = 4000
start = time()
ae3_v2_trained, IRE3_v2, IREth3_v2 = lib.create_fit_save_ae(train,'out/AE3_V2.h5','out/AE3_v2_ire_th.txt',
100000, False, patience, early_stopping_delta = 0.001)
print("Время на обучение: ", time() - start)

Скрытых слоев 7, нейроны: 48->36->28->22->16->12->16->22->28->36->48

Ошибка MSE_AE3_v1 = 0.0098

# Построение графика ошибки реконструкции
lib.ire_plot('training', IRE3_v2, IREth3_v2, 'AE3_v2')

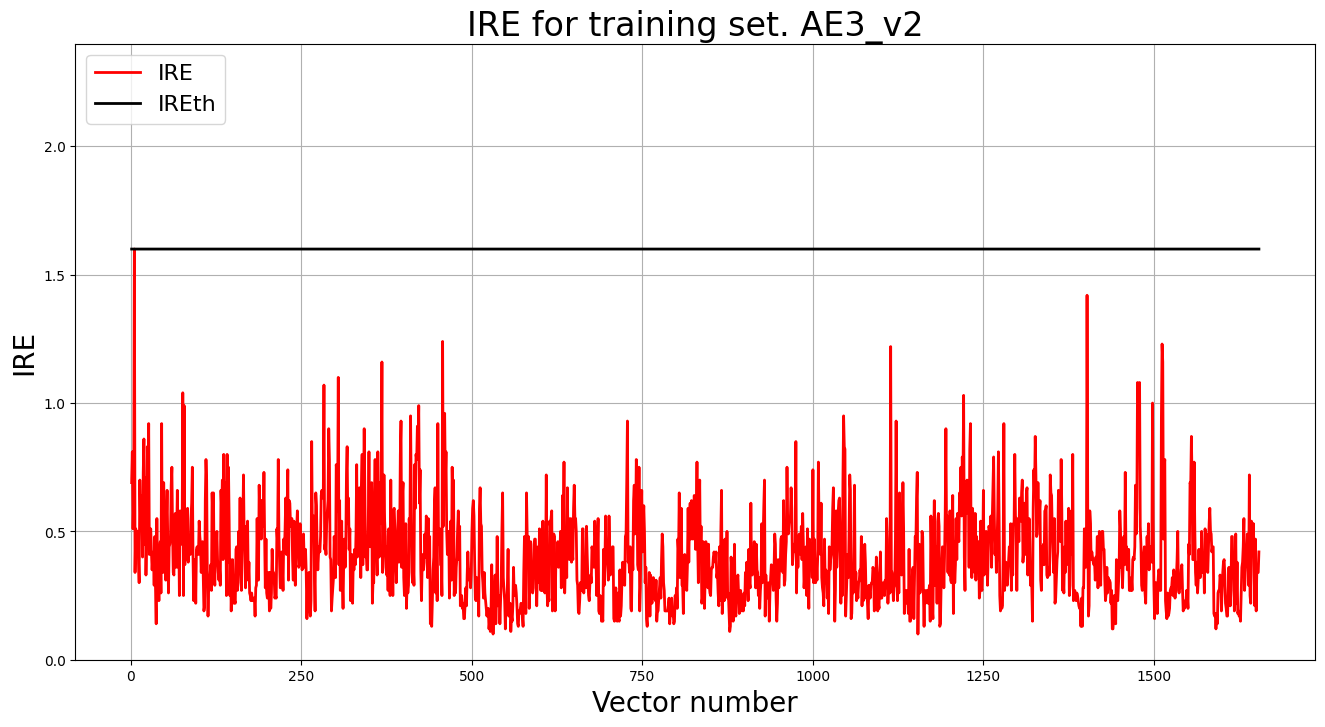

IRE for training set. AE3_v2

7) Изучить и загрузить тестовую выборку Cardio.txt.

#загрузка тестовой выборки
test = np.loadtxt('data/cardio_test.txt', dtype=float)
print('\n test:\n', test)
print('test.shape:', np.shape(test))

 test:
 [[ 0.21654639 -0.65465178 -0.20364049 ... -2.0444214   4.987467
  -0.49329397]
 [ 0.21654639 -0.5653379  -0.20364049 ... -2.1133887   6.490482
  -0.49329397]
 [-0.3125388  -0.91998844  6.9653692  ... -1.1478471   3.9186563
  -0.49329397]
 ...
 [-0.41835583 -0.91998844 -0.16463485 ... -1.4926834   0.24461959
  -0.49329397]
 [-0.41835583 -0.91998844 -0.15093411 ... -1.4237162   0.14441859
  -0.49329397]
 [-0.41835583 -0.91998844 -0.20364049 ... -1.2857816   3.5846529
  -0.49329397]]
test.shape: (109, 21)

8) Подать тестовую выборку на вход обученного автокодировщика для обнаружения аномалий. Вывести график ошибки реконструкции элементов тестовой выборки относительно порога.

# тестирование АE3
predicted_labels3_v1, ire3_v1 = lib.predict_ae(ae3_v1_trained, test, IREth3_v1)

# Построение графика ошибки реконструкции
lib.ire_plot('test', ire3_v1, IREth3_v1, 'AE3_v1')

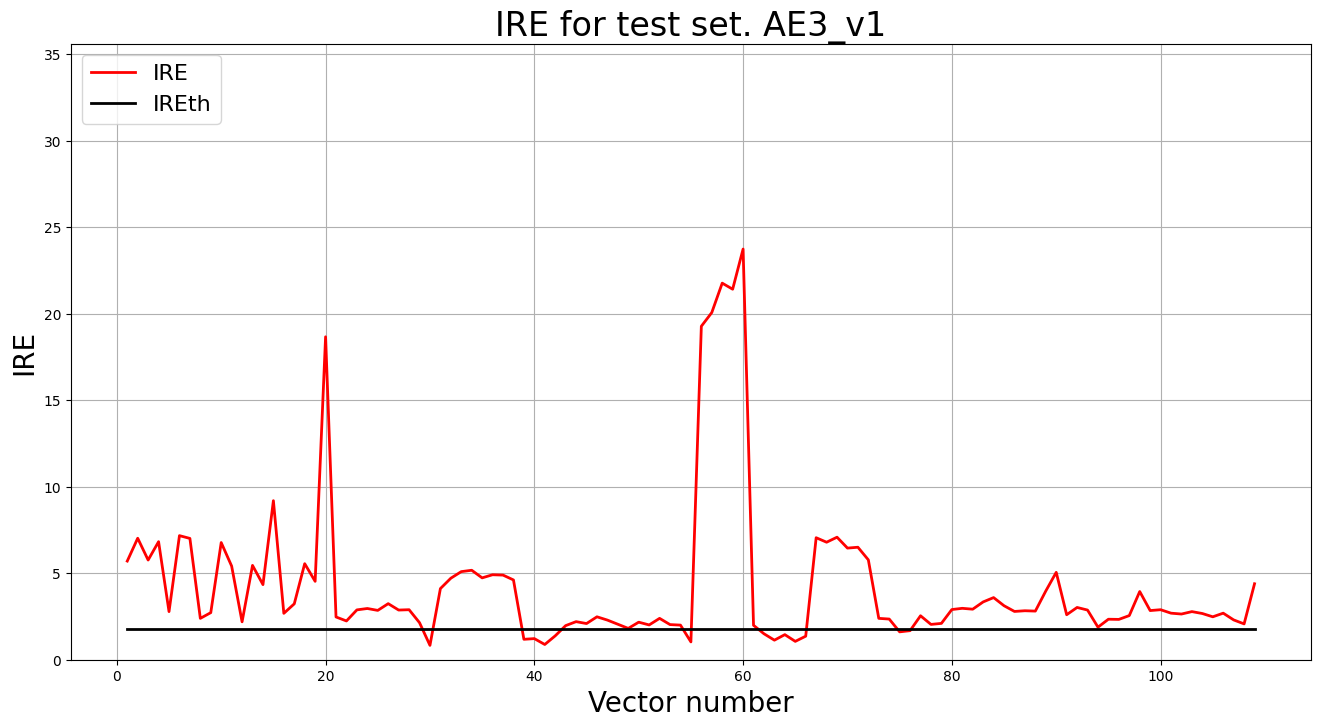

IRE for test set. AE3_v1

# тестирование АE3
predicted_labels3_v2, ire3_v2 = lib.predict_ae(ae3_v2_trained, test, IREth3_v2)

# Построение графика ошибки реконструкции
lib.ire_plot('test', ire3_v2, IREth3_v2, 'AE3_v2')

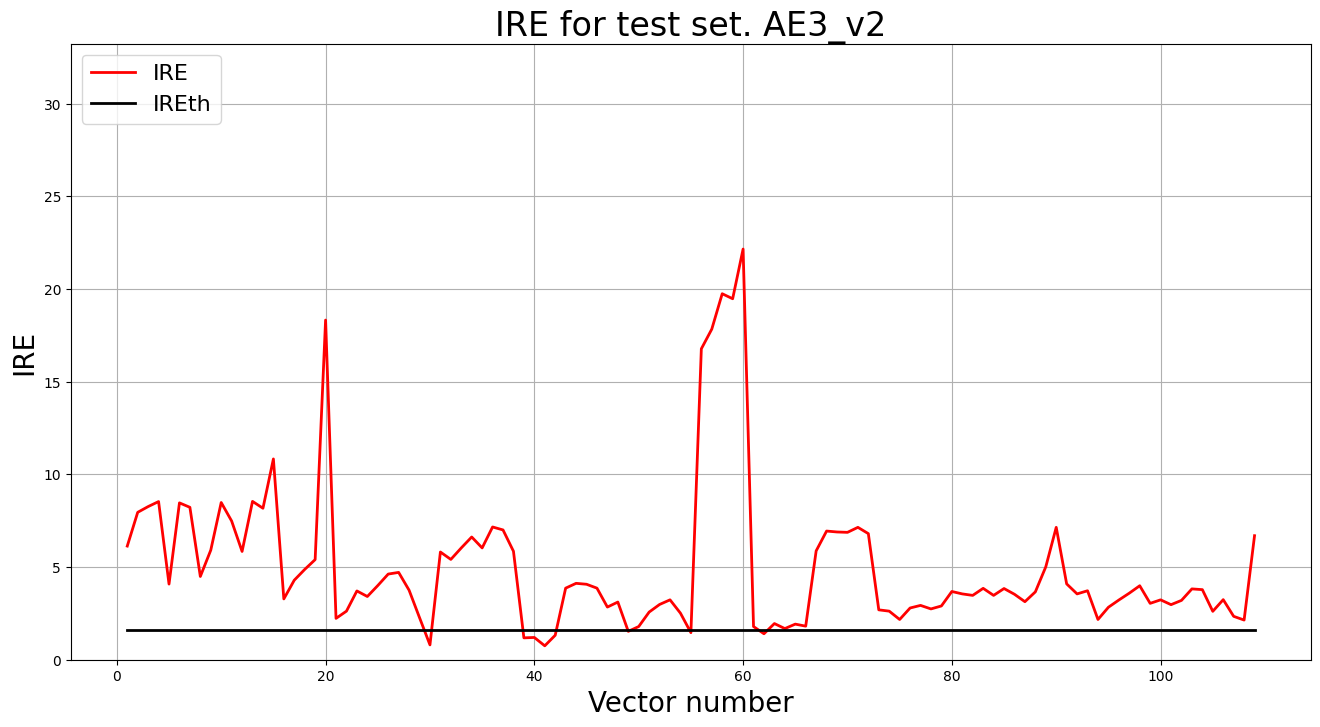

IRE for test set. AE3_v2

# тестирование АE2
lib.anomaly_detection_ae(predicted_labels3_v1, IRE3_v1, IREth3_v1)

Для AE3_v1 точность составляет 88%

# тестирование АE2
lib.anomaly_detection_ae(predicted_labels3_v2, IRE3_v2, IREth3_v2)

Для AE3_v2 точность составляет 92%

9) Если результаты обнаружения аномалий не удовлетворительные (обнаружено менее 70% аномалий), то подобрать подходящие параметры автокодировщика и повторить шаги (4) – (9).

Результаты обнаружения аномалий удовлетворены.

10) Параметры наилучшего автокодировщика и результаты обнаружения аномалий занести в таблицу:

Табл. 2 Результаты задания №2

Dataset name Количество
скрытых слоев		 Количество
нейронов в скрытых слоях		 Количество
эпох обучения		 Ошибка
MSE_stop		 Порог ошибки
реконструкции		 % обнаруженных
аномалий
Cardio 11 48, 36, 28, 22, 16, 10, 16, 22, 28, 36, 48 100000 0.0098 1.6 92%

11) Сделать выводы о требованиях к:

  • данным для обучения,
  • архитектуре автокодировщика,
  • количеству эпох обучения,
  • ошибке MSE_stop, приемлемой для останова обучения,
  • ошибке реконструкции обучающей выборки (порогу обнаружения аномалий)

для качественного обнаружения аномалий в случае, когда размерность пространства признаков высока.

  1. Данные для обучения должны быть без аномалий, чтобы автокодировщик смог рассчитать верное пороговое значение
  2. Архитектура автокодировщика должна постепенно сужатся к бутылочному горлышку,а затем постепенно возвращатся к исходным выходным размерам, кол-во скрытых слоев 7-11.
  3. В рамках данного набора данных оптимальное кол-во эпох 100000 с patience 4000 эпох
  4. Оптимальная ошибка MSE-stop в районе 0.001, желательно не меньше для предотвращения переобучения
  5. Значение порога не больше 1.6
