Отчет по лабораторной работе №2

Текотова Виктория, Секирин Артем, А-02-22

Задание 1.

1. В среде GoogleColab создали блокнот(notebook.ipynb).

import os
os.chdir('/content/drive/MyDrive/Colab Notebooks')

• импорт модулей

import numpy as np
import lab02_lib as lib

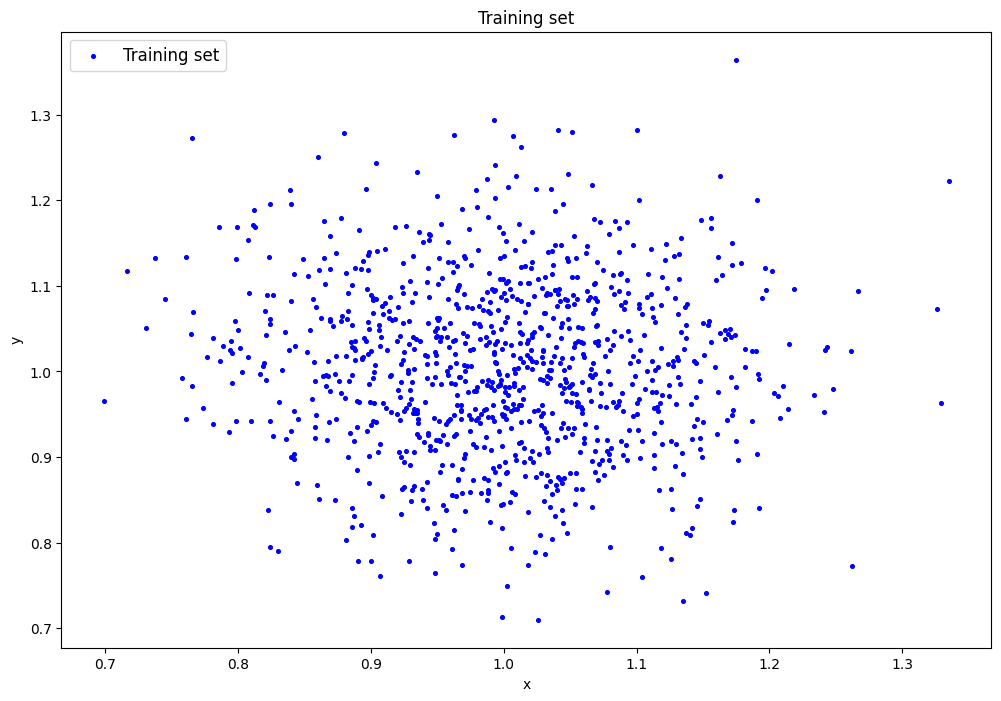

2. Генерация датасета

data=lib.datagen(1,1,1000,2)

• Вывод данных и размерности

print('Исходныеданные:')
print(data)
print('Размерностьданных:')
print(data.shape)

Исходныеданные: [[1.13623025 1.07517135] [1.03093312 1.06813773] [0.97208689 1.0748715 ] ... [1.19215258 0.990978 ] [0.95942384 0.94390713] [1.04279375 1.03934433]] Размерностьданных: (1000, 2)

3. Создание и обучение автокодировщик AE1

patience= 10
ae1_trained, IRE1, IREth1= lib.create_fit_save_ae(data,'out/AE1.h5','out/AE1_ire_th.txt', 50, True, patience)

Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 1 Задайте количество скрытых слоёв (нечетное число) : 1 Задайте архитектуру скрытых слоёв автокодировщика, например, в виде 3 1 3 : 1 Epoch 1/50 1/1 ━━━━━━━━━━━━━━━━━━━━ 1s 1s/step - loss: 1.6461 Epoch 2/50 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 36ms/step - loss: 1.6388 ... Epoch 49/50 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 36ms/step - loss: 1.3041 Epoch 50/50 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 35ms/step - loss: 1.2973 Restoring model weights from the end of the best epoch: 49. 32/32 ━━━━━━━━━━━━━━━━━━━━ 0s 3ms/step WARNING:absl:You are saving your model as an HDF5 file via model.save() or keras.saving.save_model(model). This file format is considered legacy. We recommend using instead the native Keras format, e.g. model.save('my_model.keras') or keras.saving.save_model(model, 'my_model.keras').

4. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.

patience= 10
ae1_trained, IRE1, IREth1= lib.create_fit_save_ae(data,'out/AE1.h5','out/AE1_ire_th.txt', 50, True, patience)

print("Порог ошибки реконструкции = ",IREth1)

Порог ошибки реконструкции = 1.97

5. Создание и обучиние второй автокодировщик AE2

ae2_trained, IRE2, IREth2= lib.create_fit_save_ae(data,'out/AE2.h5','out/AE2_ire_th.txt', 1000, True, patience)
lib.ire_plot('training', IRE2, IREth2, 'AE2')

Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 2 Epoch 1/1000 1/1 ━━━━━━━━━━━━━━━━━━━━ 4s 4s/step - loss: 0.4184 Epoch 2/1000 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 40ms/step - loss: 0.4084 ... Epoch 195/1000 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 35ms/step - loss: 0.0146 Epoch 196/1000 1/1 ━━━━━━━━━━━━━━━━━━━━ 0s 36ms/step - loss: 0.0145 Epoch 196: early stopping Restoring model weights from the end of the best epoch: 186. 32/32 ━━━━━━━━━━━━━━━━━━━━ 0s 4ms/step WARNING:absl:You are saving your model as an HDF5 file via model.save() or keras.saving.save_model(model). This file format is considered legacy. We recommend using instead the native Keras format, e.g. model.save('my_model.keras') or keras.saving.save_model(model, 'my_model.keras').

6. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.

lib.ire_plot('training', IRE2, IREth2, 'AE2')

print("Порог ошибки реконструкции = ",IREth2)

Порог ошибки реконструкции = 0.54

7. Рассчитет характеристик качества обучения EDCA для AE1 и AE2. Визуализация и сравнение области пространства признаков,распознаваемые автокодировщиками AE1 и AE2. Вывод о пригодности AE1 и AE2 для качественного обнаружения аномалий.

numb_square= 20
xx,yy,Z1=lib.square_calc(numb_square,data,ae1_trained,IREth1,'1',True)

• Качество обучения AE1

amount: 21 amount_ae: 310 ООценка качества AE1 IDEAL = 0. Excess: 13.761904761904763 IDEAL = 0. Deficit: 0.0 IDEAL = 1. Coating: 1.0 summa: 1.0 IDEAL = 1. Extrapolation precision (Approx): 0.06774193548387096

• Качество обучения AE2

numb_square= 20
xx,yy,Z2=lib.square_calc(numb_square,data,ae2_trained,IREth2,'2',True)

amount: 21 amount_ae: 62 Оценка качества AE2 IDEAL = 0. Excess: 1.9523809523809523 IDEAL = 0. Deficit: 0.0 IDEAL = 1. Coating: 1.0 summa: 1.0 IDEAL = 1. Extrapolation precision (Approx): 0.33870967741935487

lib.plot2in1(data,xx,yy,Z1,Z2)

• Вывод: На основе проведенного сравнения можно заключить, что автокодировщик AE2 с пятислойной архитектурой является оптимальным решением, поскольку обеспечивает минимальную ошибку реконструкции по сравнению с более простой моделью AE1.

8. Создание тестовой выборки

test_data = np.array([[1.6, 1.2], [1.2, 1], [1.1, 1], [1.5,1.5], [1, 1], [1.5, 1.5]])

9. Применение обученных автокодировщиков AE1 и AE2 к тестовым данным

• Автокодировщик AE1

predicted_labels1, ire1 = lib.predict_ae(ae1_trained, data_test, IREth1)
lib.anomaly_detection_ae(predicted_labels1, ire1, IREth1)

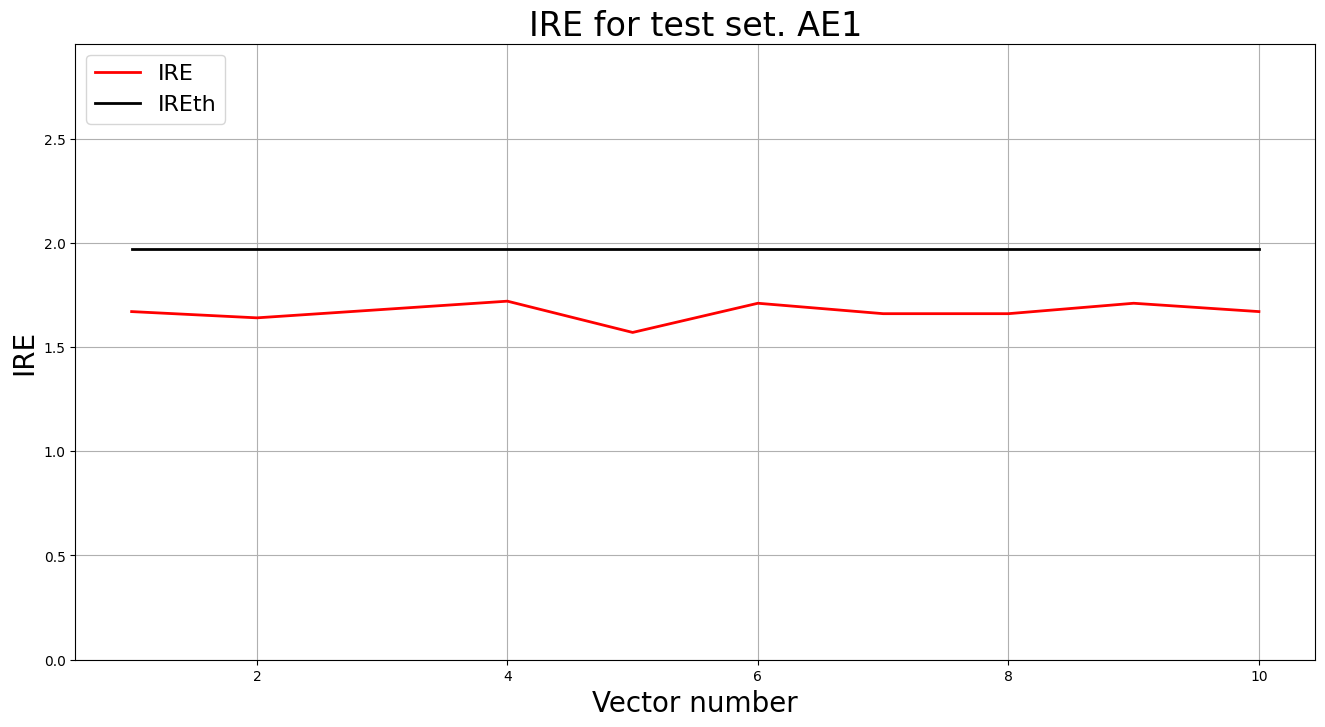

lib.ire_plot('test', ire1, IREth1, 'AE1')

• Аномалий не обнаружено

predicted_labels2, ire2 = lib.predict_ae(ae2_trained, data_test, IREth2)
lib.anomaly_detection_ae(predicted_labels2, ire2, IREth2)
lib.ire_plot('training', IRE2, IREth2, 'AE2')

• Аномалий не обнаружено

10. Визуализировать элементы обучающей и тестовой выборки в областях пространства признаков

• Построение областей аппроксимации и точек тестового набора

lib.plot2in1_anomaly(data, xx, yy, Z1, Z2, data_test)

11. Результаты исследования занести в таблицу

Модель	Количество скрытых слоев	Количество нейронов в скрытых слоях	Количество эпох обучения	Ошибка MSE_stop	Порог ошибки реконструкции	Excess	Approx	Аномалии
AE1	1	1	50	1.2973	1.97	13.7	0.067	0
AE2	5	3 2 1 2 3	1000	0.0145	0.54	1.95	0.338	0

11. Выводы о требованиях

• Вывод:
• Критерии качественного детектирования аномалий:
• 1.Данные: двумерный формат входных данных
• 2.Архитектура: наличие bottleneck-слоя уменьшенной размерности
• 3.Обучение: увеличение эпох при росте сложности сети
• 4.Качество: MSE_stop ∈ [0,1] и минимальная ошибка реконструкции
• 5.Метрики: Excess=0, Deficit=0, Coating=1, Approx=1"

Задание 2.

1. Оописание своего набора реальных данных

• Исходный набор данных Letter Recognition Data Set из репозитория машинного обучения UCI представляет собой набор данных для многоклассовой классификации. Набор предназначен для распознавания черно-белых пиксельных прямоугольников как одну из 26 заглавных букв английского алфавита, где буквы алфавита представлены в 16 измерениях. Чтобы получить данные, подходящие для обнаружения аномалий, была произведена подвыборка данных из 3 букв, чтобы сформировать нормальный класс, и случайным образом их пары были объединены так, чтобы их размерность удваивалась. Чтобы сформировать класс аномалий, случайным образом были выбраны несколько экземпляров букв, которые не входят нормальный класс, и они были объединены с экземплярами из нормального класса. Процесс объединения выполняется для того, чтобы сделать обнаружение более сложным, поскольку каждый аномальный пример также будет иметь некоторые нормальные значения признаков.
• Количество признаков - 32
• Количество примеров - 1600
• Количество нормальных примеров - 1500
• Количество аномальных примеров - 100

2. Загрузка многомерной обучающей выборки

train= np.loadtxt('letter_train.txt', dtype=float)
test = np.loadtxt('letter_test.txt', dtype=float)

3. Вывод данных и размера выборки

print('Исходные данные:')
print(train)
print('Размерность данных:')
print(train.shape)

Исходные данные: [[ 6. 10. 5. ... 10. 2. 7.] [ 0. 6. 0. ... 8. 1. 7.] [ 4. 7. 5. ... 8. 2. 8.] ... [ 7. 10. 10. ... 8. 5. 6.] [ 7. 7. 10. ... 6. 0. 8.] [ 3. 4. 5. ... 9. 5. 5.]] Размерность данных: (1500, 32)

4. Создание и обучение автокодировщика с подходящей для данных архитектурой.

ae3_trained, IRE3, IREth3 = lib.create_fit_save_ae(train,'out/AE3.h5','out/AE3_ire_th.txt',
100000, False, 5000, early_stopping_delta = 0.001)

Задать архитектуру автокодировщиков или использовать архитектуру по умолчанию? (1/2): 1 Задайте количество скрытых слоёв (нечетное число) : 7 Задайте архитектуру скрытых слоёв автокодировщика, например, в виде 3 1 3 : 31 31 31 31 31 31 31

Epoch 1000/100000

• loss: 6.0089 Epoch 2000/100000
• loss: 6.0089 ... Epoch 98000/100000
• loss: 0.0500 Epoch 99000/100000
• loss: 0.0489 Epoch 100000/100000
• loss: 0.0524

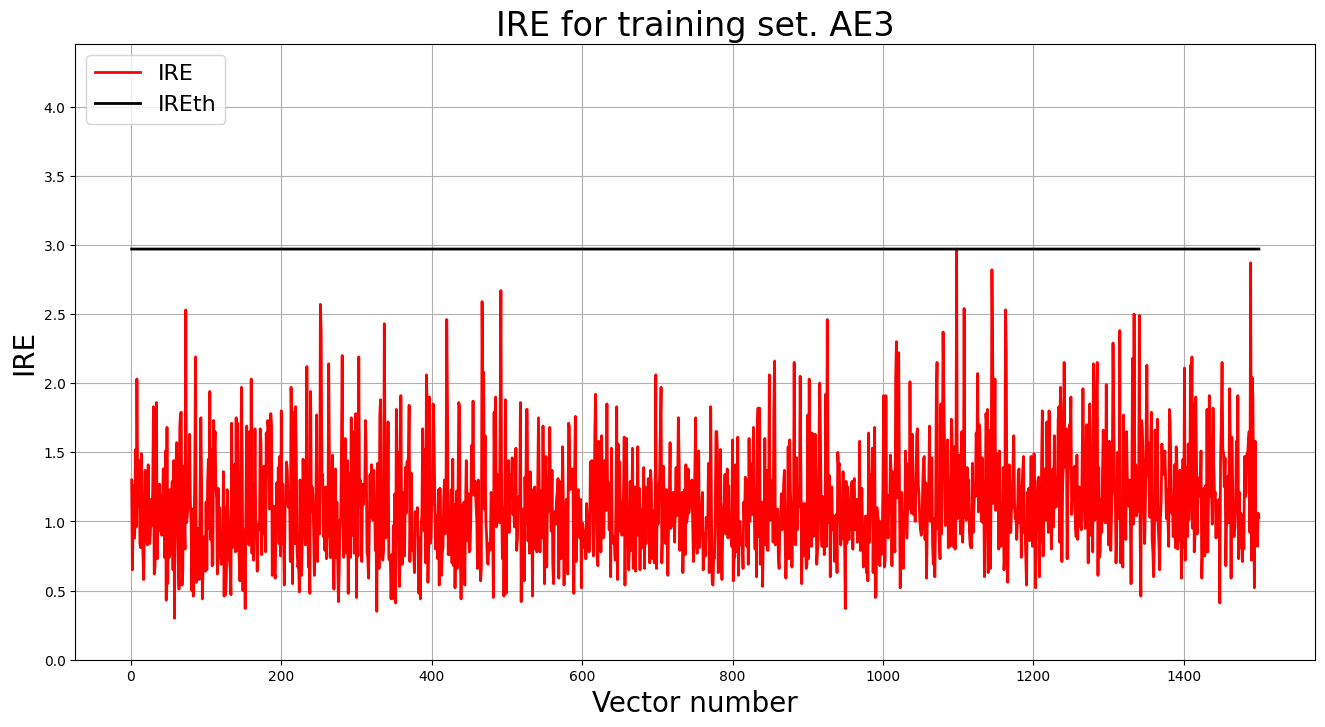

5. Построение график ошибки реконструкции обучающей выборки. Вывод порога ошибки реконструкции – порога обнаружения аномалий.

lib.ire_plot('training', IRE3, IREth3, 'AE3')

print("Порог ошибки реконструкции = ",IREth3)

Порог ошибки реконструкции = 2.97

6. Загрузка многомерной тестовой выборки

print('Исходные данные:')
print(test)
print('Размерность данных:')
print(test.shape)

Исходные данные: [[ 8. 11. 8. ... 7. 4. 9.] [ 4. 5. 4. ... 13. 8. 8.] [ 3. 3. 5. ... 8. 3. 8.] ... [ 4. 9. 4. ... 8. 3. 8.] [ 6. 10. 6. ... 9. 8. 8.] [ 3. 1. 3. ... 9. 1. 7.]] Размерность данных: (100, 32)

7. Вывести график ошибки реконструкции элементов тестовой выборки относительно порога

predicted_labels3, ire3 = lib.predict_ae(ae3_trained, test, IREth3)
lib.anomaly_detection_ae(predicted_labels3, ire3, IREth3)
lib.ire_plot('test', ire3, IREth3, 'AE3')

i Labels IRE IREth 0 [1.] [3.16] 2.97 1 [1.] [3.54] 2.97 ... 98 [1.] [3.28] 2.97
99 [0.] [1.76] 2.97
Обнаружено 22.0 аномалий

8. Параметры наилучшего автокодировщика и результаты обнаружения аномалий

Dataset name	Количество скрытых слоев	Количество нейронов в скрытых слоях	Количество эпох обучения	Ошибка MSE_stop	Порог ошибки реконструкции	% обнаруженных аномалий
Letter	7	31 31 31 10 31 31 31	100000	0.0524	2.97	22.0

9. Вывод о требованиях

Для качественного обнаружения аномалий в случае, когда размерность пространства признаков высока. Данные для обучения должны быть без аномалий, чтобы автокодировщик смог рассчитать верное пороговое значение Архитектура автокодировщика должна постепенно сужатся к бутылочному горлышку,а затем постепенно возвращатся к исходным выходным размерам, кол-во скрытых слоев 7-11. В рамках данного набора данных оптимальное кол-во эпох 100000 с patience 4000 эпох Оптимальная ошибка MSE-stop в районе 0.001, желательно не меньше для предотвращения переобучения Значение порога не больше 1.6
