Отчет по лабораторной работе 1

Ли Тэ Хо, Синявский Степан А-02-22

Бригада 3

Пункт 1

В среде GoogleColab создали новый блокнот(notebook).Импортировали необходимые для работы библиотеки и модули.

from google.colab import drive
drive.mount('/content/drive')
import os
os.chdir('/content/drive/MyDrive/Colab Notebooks')
from tensorflow import keras
import matplotlib.pyplot as plt
import numpy as np
import sklearn

Пункт 2

Загрузили набор данных MNIST, содержащий размеченные изображения рукописных цифр.

from keras.datasets import mnist

Пункт 3

Разбили набор данных на обучающие и тестовые данные в соотношении 60000:10000 элементов. При разбиении параметр random_state выбрали 11. Вывели размерности полученных обучающих и тестовых массивов данных.

(X_train,y_train),(X_test,y_test)=mnist.load_data()
from sklearn.model_selection import train_test_split
#объединяем в один набор
X=np.concatenate((X_train,X_test))
y=np.concatenate((y_train,y_test))
#разбиваем по вариантам
X_train,X_test,y_train,y_test=train_test_split(X,y,test_size=10000,train_size=60000,random_state=11)
#вывод размерностей
print('Shape of X train:',X_train.shape)
print('Shape of y train:',y_train.shape)

Shape of X train: (60000, 28, 28) Shape of y train: (60000,)

Пункт 4

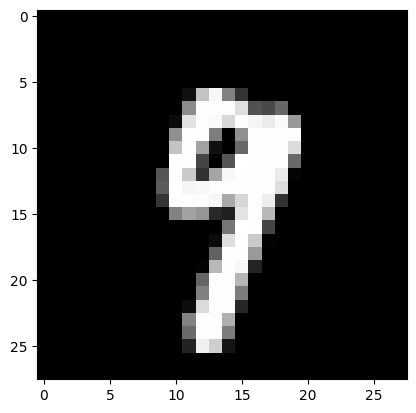

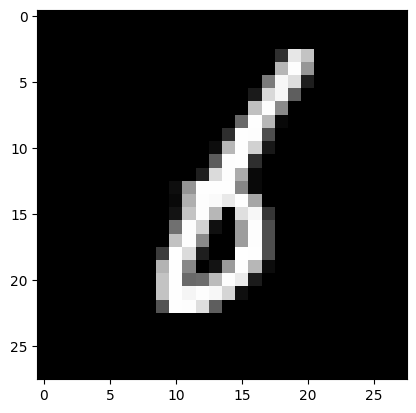

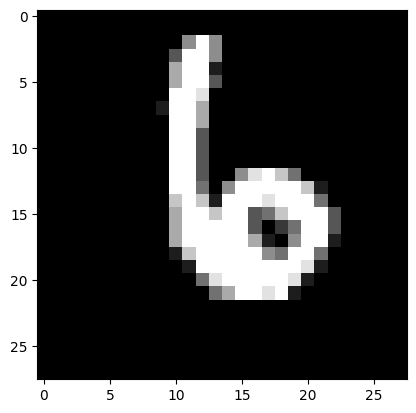

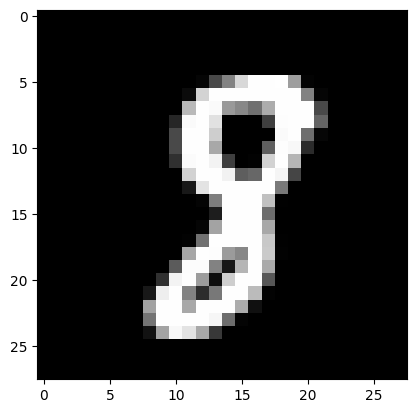

Вывели первые 4 элемента обучающих данных

#вывод изображения
plt.imshow(X_train[1],cmap=plt.get_cmap('gray'))
plt.show()
print(y_train[1])

plt.imshow(X_train[2],cmap=plt.get_cmap('gray'))
plt.show()
print(y_train[2])

plt.imshow(X_train[3],cmap=plt.get_cmap('gray'))
plt.show()
print(y_train[3])

plt.imshow(X_train[4],cmap=plt.get_cmap('gray'))
plt.show()
print(y_train[4])

Пункт 5

Провели предобработку данных: привели обучающие и тестовые данные к формату, пригодному для обучения нейронной сети. Входные данные должны принимать значения от 0 до 1, метки цифрдолжны быть закодированы по принципу «one-hotencoding».Вывели размерности предобработанных обучающих и тестовых массивов данных.

#развернем каждое изображение 8*228 в вектор 784
num_pixels=X_train.shape[1]*X_train.shape[2]
X_train=X_train.reshape(X_train.shape[0],num_pixels) / 255
X_test=X_test.reshape(X_test.shape[0],num_pixels) / 255
print('Shape of transformed X train:',X_train.shape)

Shape of transformed X train: (60000, 784)

#переведем метки в one-hot
import keras.utils
y_train=keras.utils.to_categorical(y_train)
y_test=keras.utils.to_categorical(y_test)
print('Shape of transformed y train:',y_train.shape)
num_classes=y_train.shape[1]

Shape of transformed y train: (60000, 10)

Пункт 6

Реализовали модель однослойной нейронной сети и обучили ее на обучающих данных с выделением части обучающих данных в качестве валидационных. Вывели информацию об архитектуре нейронной сети. Вывели график функции ошибки на обучающих и валидационных данных по эпохам.

from keras.models import Sequential
from keras.layers import Dense

model_1 = Sequential()
model_1.add(Dense(units=num_classes, input_dim=num_pixels, activation='softmax'))
model_1.compile(loss='categorical_crossentropy', optimizer='sgd', metrics=['accuracy'])
# вывод информации об архитектуре модели
print(model_1.summary())
Model: "sequential"
┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━┓
┃ Layer (type)                    ┃ Output Shape           ┃       Param # ┃
┡━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━━━━━━━━━━╇━━━━━━━━━━━━━━━┩
│ dense (Dense)                   │ (None, 10)             │         7,850 │
└─────────────────────────────────┴────────────────────────┴───────────────┘
 Total params: 7,850 (30.66 KB)
 Trainable params: 7,850 (30.66 KB)
 Non-trainable params: 0 (0.00 B)
None

# Обучаем модель
H = model_1.fit(X_train, y_train, validation_split=0.1, epochs=50)

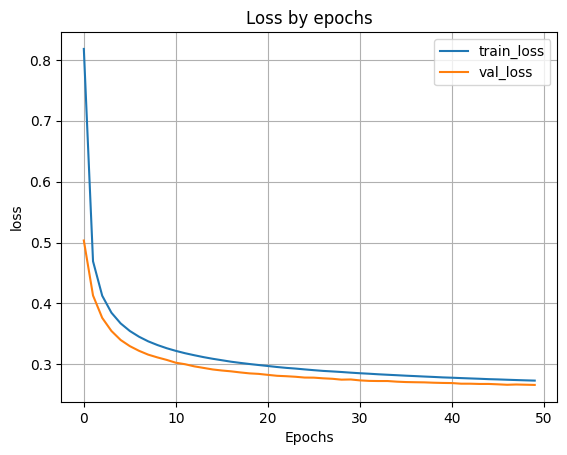

# вывод графика ошибки по эпохам
plt.plot(H.history['loss'])
plt.plot(H.history['val_loss'])
plt.grid()
plt.xlabel('Epochs')
plt.ylabel('loss')
plt.legend(['train_loss', 'val_loss'])
plt.title('Loss by epochs')
plt.show()

# Оценка качества работы модели на тестовых данных
scores = model_1.evaluate(X_test, y_test)
print('Loss on test data:', scores[0])
print('Accuracy on test data:', scores[1])

313/313 ━━━━━━━━━━━━━━━━━━━━ 3s 8ms/step - accuracy: 0.9219 - loss: 0.2787 Loss on test data: 0.2803967595100403 Accuracy on test data: 0.9203000068664551

Таблица с результатами тестирования нейросетевых моделей

Количество скрытых слоёв	Количество нейронов в первом скрытом слое	Количество нейронов во втором скрытом слое	Значение метрики качества классификации
0	-	-	0.9203000068664551
1	100	-	0.9416999816894531
	300	-	0.9345999956130981
	500	-	0.9279000163078308
2	(наилучшее из п.8)	50	0.9402999877929688
	(наилучшее из п.8)	100	0.9420999884605408

По полученным результатам можно сказать, что лучшая архитектура НН это - с двумя скрытыми слоями, с 100 нейронами на первом скрытом слое, и со 100 на втором скрытом слое.

Пункт 11

Сохранили наилучшую нейронную сеть на диск.

model_5.save('best_model.keras')

Пункт 12

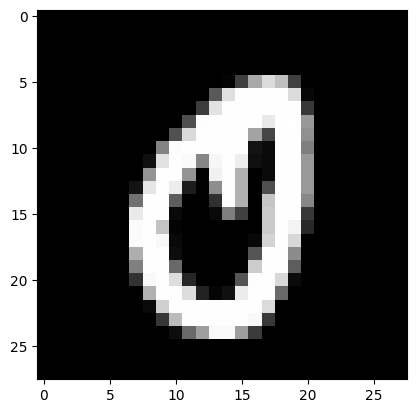

Вывели результаты тестирования модели

# вывод тестового изображения и результата распознавания 1
n = 123
result = model_5.predict(X_test[n:n+1])
print('NN output:', result)
plt.imshow(X_test[n].reshape(28,28), cmap=plt.get_cmap('gray'))
plt.show()
print('Real mark: ', str(np.argmax(y_test[n])))
print('NN answer: ', str(np.argmax(result)))

Real mark: 0 NN answer: 0

Пункт 13

Создали собственные изображения чисел Сохранили их и подали на вход для распознования

# загрузка собственного изображения
from PIL import Image
file_data = Image.open('5.png')
file_data = file_data.convert('L') # перевод в градации серого
test_img = np.array(file_data)

# вывод собственного изображения
plt.imshow(test_img, cmap=plt.get_cmap('gray'))
plt.show()

# предобработка
test_img = test_img / 255
test_img = test_img.reshape(1, num_pixels)
# распознавание
result = model_5.predict(test_img)
print('I think it\'s ', np.argmax(result))

I think it's 5

Пункт 14

Создали копию нарисованных чисел и повернем их на 90 градусов. Протестируем работу нейронной сети.

file_data = Image.open('2_1.png')
file_data = file_data.convert('L') # перевод в градации серого
test_img = np.array(file_data)

# вывод собственного изображения
plt.imshow(test_img, cmap=plt.get_cmap('gray'))
plt.show()
# предобработка
test_img = test_img / 255
test_img = test_img.reshape(1, num_pixels)
# распознавание
result = model_5.predict(test_img)
print('I think it\'s ', np.argmax(result))

I think it's 4

I think it's 7

Нейросеть неправильно определила повернутые изображения цифр. Она не определяет саму цифру, для нее ориентация не имеет значения, 1 это вертикальная черта, а повернутая 1 это просто горизонтальная черта.
