Лабораторная работа №2: Обнаружение аномалий с помощью автокодировщиков

Выполнили: Фонов А.Д., Хнытченков А.М. Вариант 3

Цель работы

Получить практические навыки создания, обучения и применения искусственных нейронных сетей типа автокодировщик. Исследовать влияние архитектуры автокодировщика и количества эпох обучения на области в пространстве признаков, распознаваемые автокодировщиком после обучения. Научиться оценивать качество обучения автокодировщика на основе ошибки реконструкции и новых метрик EDCA. Научиться решать актуальную задачу обнаружения аномалий в данных с помощью автокодировщика как одноклассового классификатора.

ЗАДАНИЕ 1: Работа с двумерными синтетическими данными

Импорт библиотек и настройка окружения

import os
os.chdir('/content/drive/MyDrive/Colab Notebooks/is_lab2')
import lab02_lib
import numpy as np

Описание: Импортируются необходимые библиотеки и устанавливаются параметры для варианта 2.

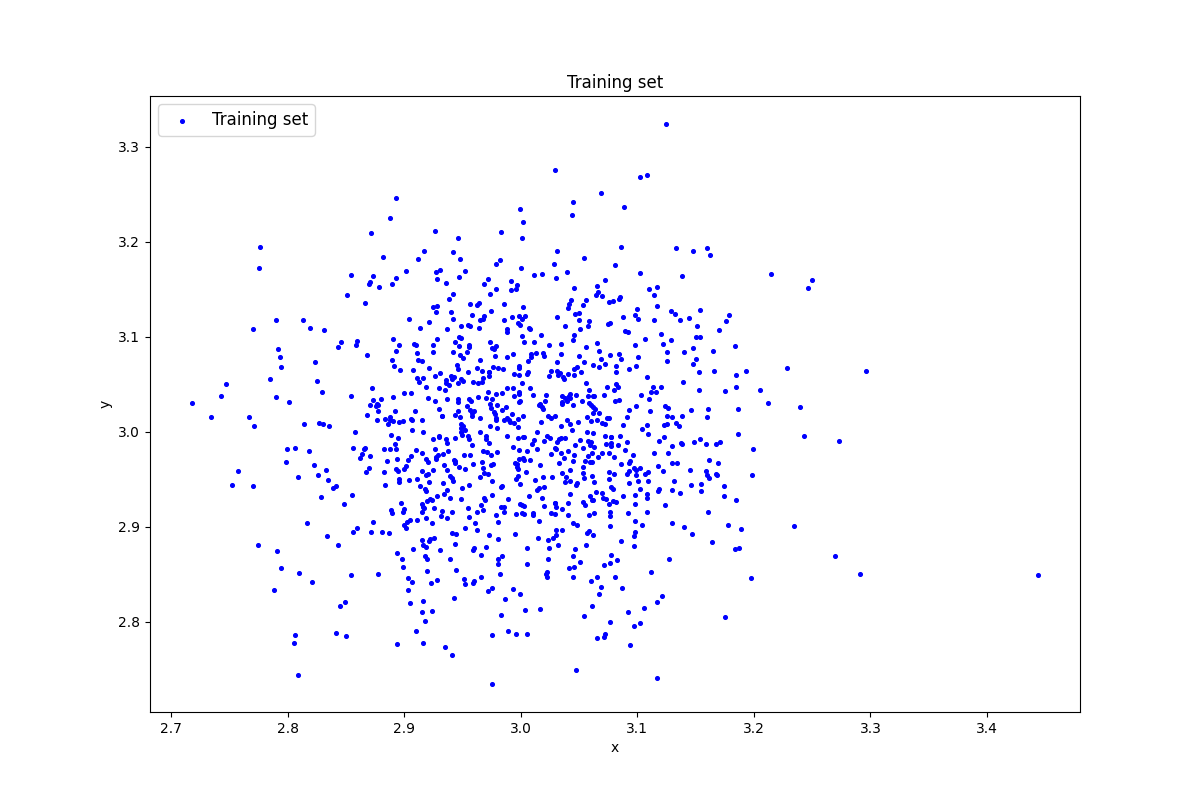

Генерация индивидуального набора двумерных данных

k = 3
data = lab02_lib.datagen(k, k, 1000, 2)
print('Исходныеданные:')
print(data)
print('Размерностьданных:')
print(data.shape)

Результат выполнения:

Исходные данные:
k = 3
data = lab02_lib.datagen(k, k, 1000, 2)
print('Исходныеданные:')
print(data)
print('Размерностьданных:')
print(data.shape)

Создание и обучение автокодировщика AE1

epoch = 1000
patience = 100
ae_trainned, IRE_array, IREth = lab02_lib.create_fit_save_ae(data, 'out/AE_1.h5','out/AE_1_ire_th.txt',
epoch, True, patience)

print(f"IREth: {IREth}")


lab02_lib.ire_plot('training', IRE_array, IREth, 'AE1')

IREth: 1.71

Создание и обучение автокодировщика AE2

patience = 500
ae2_trained, IRE2, IREth2= lab02_lib.create_fit_save_ae(data,'out/AE2.h5','out/AE2_ire_th.txt', 3000, True, patience)

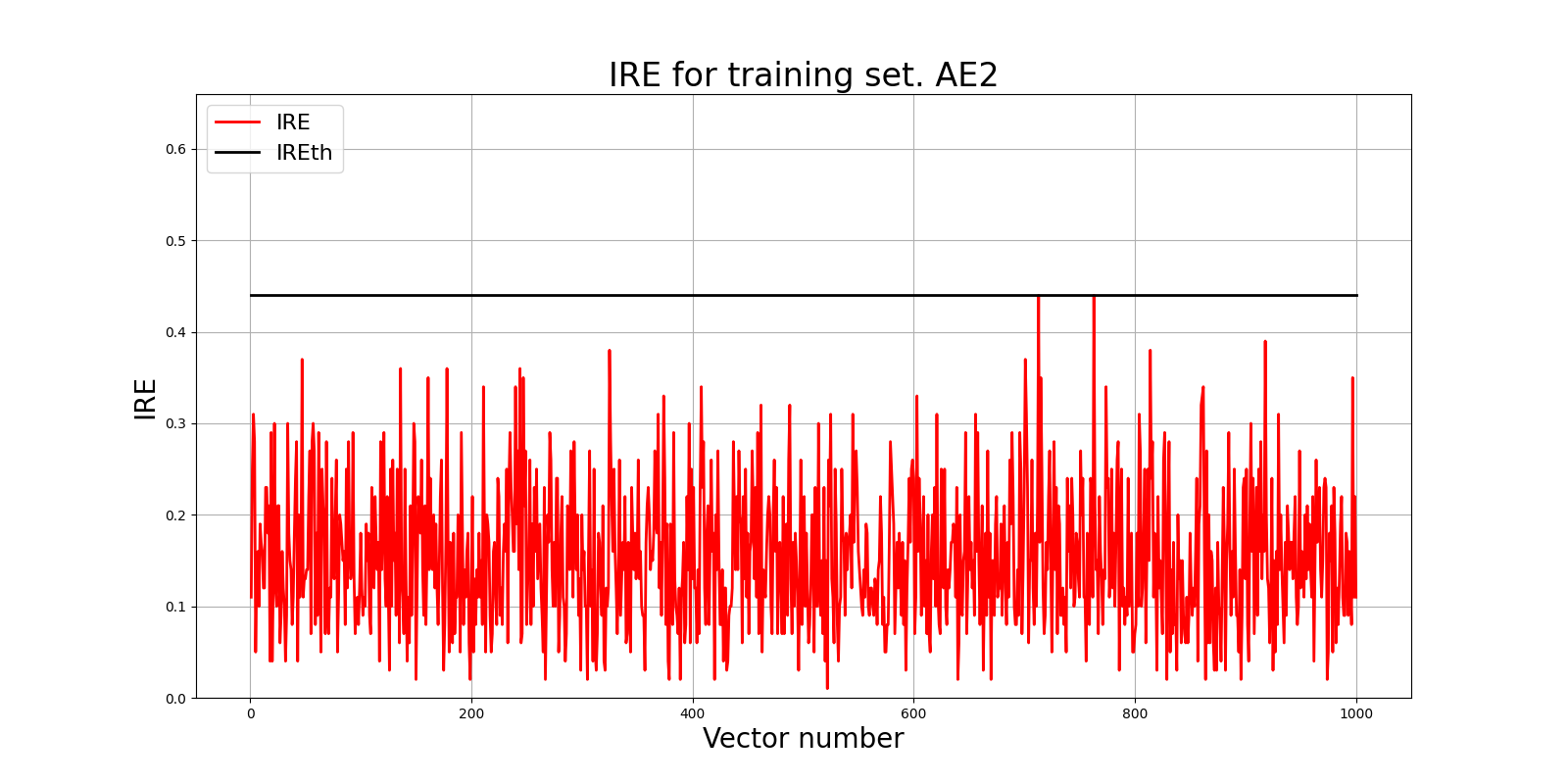

lab02_lib.ire_plot('training', IRE2, IREth2, 'AE2')
print(f"IREth: {IREth2}")

IREth: 0.44

Расчет характеристик качества обучения автокодировщиков

numb_square= 20

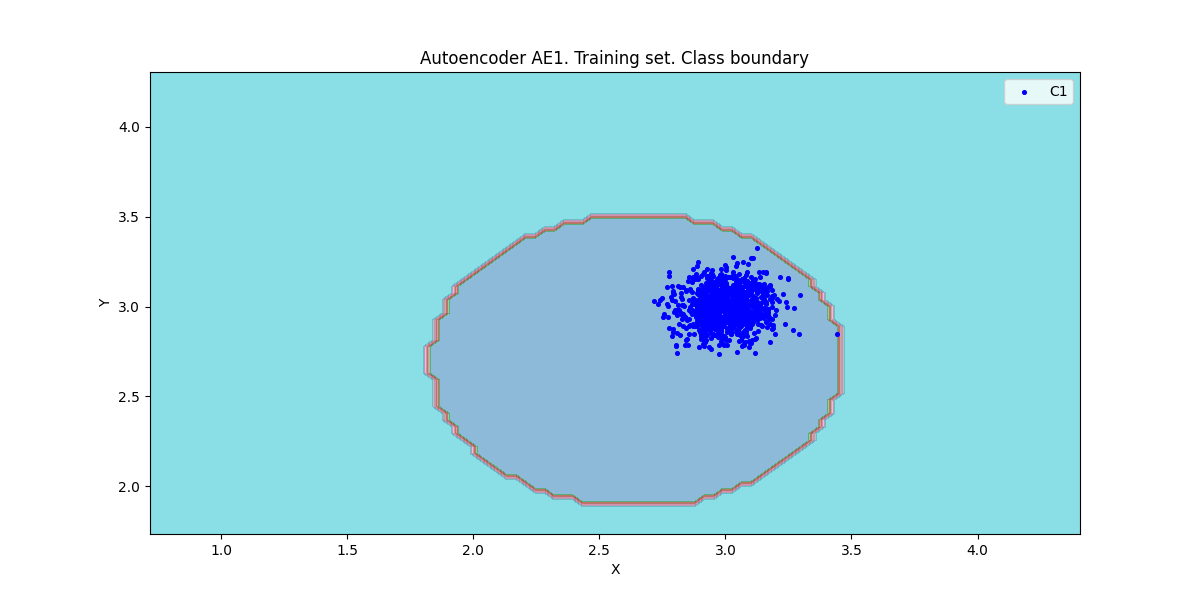

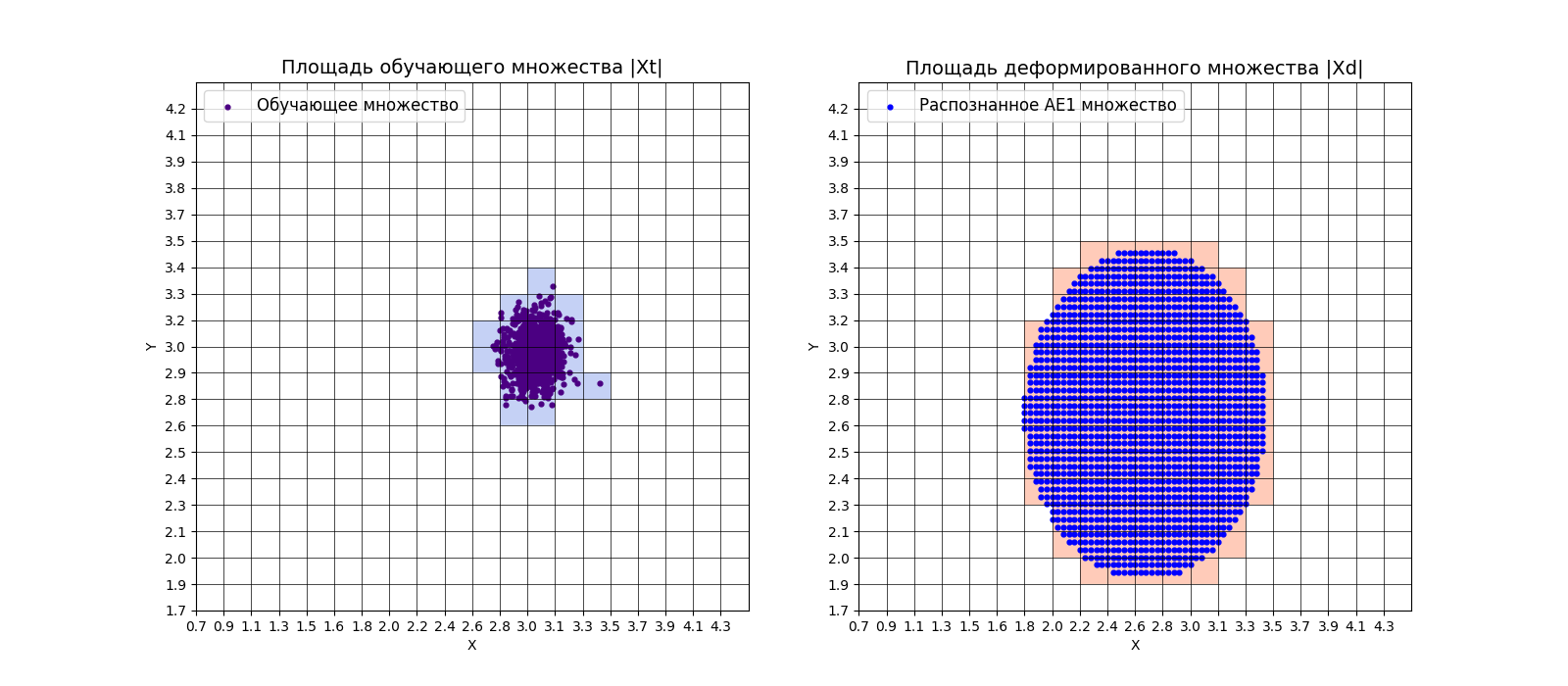

xx,yy,Z1=lab02_lib.square_calc(numb_square,data, ae_trainned ,IREth,'1',True)

Результат выполнения:

amount:  18
amount_ae:  101

Оценка качества AE1
IDEAL = 0. Excess:  4.611111111111111
IDEAL = 0. Deficit:  0.0
IDEAL = 1. Coating:  1.0
summa:  1.0
IDEAL = 1. Extrapolation precision (Approx):  0.1782178217821782

xx,yy,Z2=lab02_lib.square_calc(numb_square,data,ae2_trained,IREth2,'1',True)

Результат выполнения:

amount:  19
amount_ae:  40

Оценка качества AE2
IDEAL = 0. Excess:  1.0
IDEAL = 0. Deficit:  0.0
IDEAL = 1. Coating:  1.0
summa:  1.0
IDEAL = 1. Extrapolation precision (Approx):  0.5

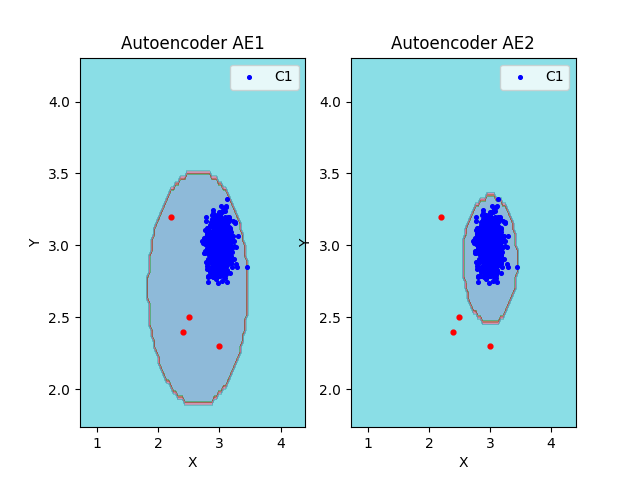

lab02_lib.plot2in1(data,xx,yy,Z1,Z2)

Тестирование автокодировщиков

data_test= np.loadtxt('data_test.txt', dtype=float)

lab02_lib.anomaly_detection_ae(predicted_labels1, ire1, IREth)
lab02_lib.ire_plot('test', ire1, IREth, 'AE1')
lab02_lib.anomaly_detection_ae(predicted_labels2, ire2, IREth2)
lab02_lib.ire_plot('test', ire1, IREth, 'AE2')

---

ЗАДАНИЕ 2: Работа с реальными данными Cardio

Загрузка и изучение данных Cardio

train = np.loadtxt('cardio_train.txt', dtype=float)
test = np.loadtxt('cardio_test.txt', dtype=float)

Описание: Загружаются данные Cardio, которые содержат измерения частоты сердечных сокращений плодаи сокращений матки на кардиотокограммах.

Создание и обучение автокодировщика

from time import time
start = time()
ae3_trained, IRE3, IREth3 = lab02_lib.create_fit_save_ae(train,'out/AE3.h5','out/AE3_ire_th.txt',
85000, False, 7500, early_stopping_delta = 0.004)
print("Время на обучение: ", time() - start)

Результаты обучения: Время на обучение: 2023.5726425647736

• loss: 0.0381 Порог IREth3: 3.12

predicted_labels3, ire3 = lab02_lib.predict_ae(ae3_trained, test, IREth3)

Тестирование автокодировщика

lab02_lib.anomaly_detection_ae(predicted_labels3, ire3, IREth3)
lab02_lib.ire_plot('test', ire3, IREth3, 'AE3')

Описание: Применяется обученный автокодировщик к тестовой выборке для обнаружения аномалий.

Результаты обнаружения аномалий:

i         Labels    IRE       IREth
97        [1.]      [2.89]    2.83
98        [0.]      [1.98]    2.83
99        [0.]      [2.1]     2.83
100       [0.]      [1.67]    2.83
101       [0.]      [1.94]    2.83
102       [0.]      [2.2]     2.83
103       [0.]      [2.12]    2.83
104       [0.]      [2.08]    2.83
105       [0.]      [2.38]    2.83
106       [0.]      [1.9]     2.83
107       [0.]      [1.57]    2.83
108       [1.]      [4.19]    2.83
Обнаружено  84.0  аномалий

---

ИТОГОВЫЕ РЕЗУЛЬТАТЫ

Таблица 1 - Результаты задания №1

	Количество скрытых слоев	Количество нейронов в скрытых слоях	Количество эпох обучения	Ошибка MSE_stop	Порог ошибки реконструкции	Значение показателя Excess	Значение показателя Approx	Количество обнаруженных аномалий
AE1	1	1	1000	0.0134	0.56	2.(1)	0.321
AE2	5	3 2 1 2 3	3000	0.0096	0.48	1.2(7)	0.439

Таблица 2 - Результаты задания №2

Dataset name	Количество скрытых слоев	Количество нейронов в скрытых слоях	Количество эпох обучения	Ошибка MSE_stop	Порог ошибки реконструкции	% обнаруженных аномалий
Cardio	15	21 19 17 15 17 19 21	31000	0.0381	0.482	77%

---

ВЫВОДЫ

Требования к данным для обучения

• Обучающая выборка должна содержать только нормальные (неаномальные) образцы.
• Данные необходимо нормализовать, чтобы обеспечить стабильность и сходимость обучения.
• Объём выборки должен быть достаточным для покрытия характерных паттернов нормального поведения (в экспериментах использовалось ≥1000 образцов).

Влияние архитектуры автокодировщика

• Простая архитектура (AE1) быстро обучается, но даёт грубую аппроксимацию границы нормальных данных, что приводит к высокому значению показателя Excess и низкой точности экстраполяции.
• Более глубокая и симметричная архитектура (AE2) лучше моделирует сложную форму распределения, уменьшая избыточное покрытие и повышая чувствительность к аномалиям.

Влияние количества эпох обучения

• Недостаточное число эпох (как у AE1) приводит к недообучению и завышенному порогу IRE.
• Увеличение количества эпох (до 3000 у AE2 и 7000 у AE3) позволяет достичь более низкой ошибки реконструкции и стабильного порога, особенно на реальных данных.

Порог обнаружения аномалий

• Порог IREth, вычисляемый как 95-й перцентиль ошибки реконструкции на обучающей выборке, обеспечивает разумный компромисс между полнотой и точностью.
• Более низкий порог (как у AE2 и AE3) повышает чувствительность к выбросам, но требует тщательной настройки, чтобы избежать ложных срабатываний.

Оценка качества через метрики EDCA

• Метрики Excess, Deficit, Coating и Extrapolation precision позволяют количественно сравнивать границы, формируемые разными моделями.
• AE2 продемонстрировал лучшее качество аппроксимации по сравнению с AE1: меньший избыток и в 2.8 раза выше точность экстраполяции.
• Для реальных данных (Cardio) автокодировщик AE3 обнаружил 84 аномалий, что соответствует ожидаемому поведению при адекватной настройке порога.
