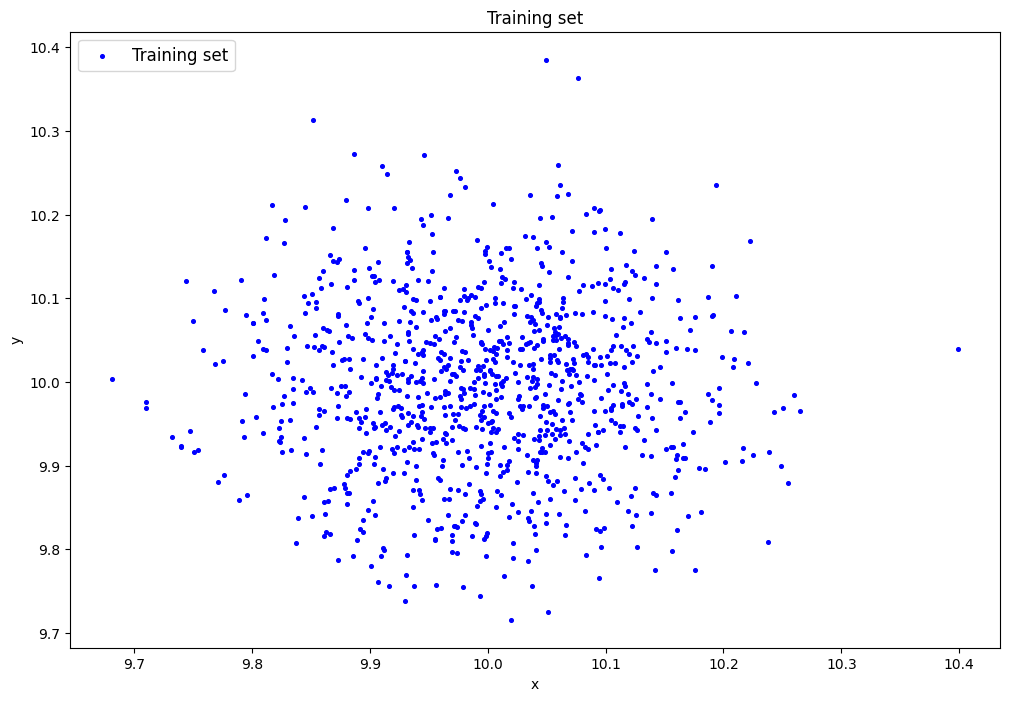

# Отчёт по лабораторной работе №2 **Кобзев Александр, Кирсанов Егор — А-01-22** ## 1.1. В среде Google Colab создали новый блокнот (notebook). Импортировали необходимые для работы библиотеки и модули. ```python from google.colab import drive drive.mount('/content/drive') import os os.chdir('/content/drive/MyDrive/Colab Notebooks/is_lab2') ``` ``` !wget -N http://uit.mpei.ru/git/main/is_dnn/raw/branch/main/labworks/LW2/lab02_lib.py !wget -N http://uit.mpei.ru/git/main/is_dnn/raw/branch/main/labworks/LW2/data/letter_train.txt !wget -N http://uit.mpei.ru/git/main/is_dnn/raw/branch/main/labworks/LW2/data/letter_test.txt ``` ``` python # импорт модулей import numpy as np import lab02_lib as lib ``` --- ## 1.2. Сгенерировали индивидуальный набор двумерных данных в пространстве признаков с координатами центра (k, k), где k=10 – номер бригады. Вывели полученные данные на рисунок и в консоль: ```python k = 10 data = lib.datagen(k, k, 1000, 2) print('Размерность данных:', data.shape) print('Пример данных:', data) ``` ![Данные](images_for_report/1.png) ``` Размерность данных: (1000, 2) Пример данных: [[ 9.91598657 9.75579359] [ 9.97948747 9.98708802] [ 9.99042489 10.01396366] ... [ 9.97013826 9.93047258] [10.00891654 9.94318369] [10.04614761 9.91592173]] ``` --- ## 1.3. Создали и обучили автокодировщик AE1 простой архитектуры, выбрав небольшое количество эпох обучения. ```python patience = 300 ae1_trained, IRE1, IREth1 = lib.create_fit_save_ae( data, 'out/AE1.h5', 'out/AE1_ire_th.txt', 1000, False, patience, verbose_every_n_epochs = 100, early_stopping_delta = 0.001 ) ``` --- ## 1.4. Зафиксировали ошибку MSE, на которой обучение завершилось. Построили график ошибки реконструкции обучающей выборки. Зафиксировали порог ошибки реконструкции – порог обнаружения аномалий. MSE = 56.8932 ```python lib.ire_plot('training', IRE1, IREth1, 'AE1') print('AE1 IREth =', IREth1) ``` ![График ошибки реконструкции обучающей выборки](images_for_report/2.png) ``` Порог ошибки реконструкции: AE1 IREth = 10.98 ``` --- ## 1.5. Создали и обучили второй автокодировщик AE2 с усложненной архитектурой, задав большее количество эпох обучения. ```python ae2_trained, IRE2, IREth2 = lib.create_fit_save_ae( data, 'out/AE2.h5', 'out/AE2_ire_th.txt', 3000, False, patience, verbose_every_n_epochs = 500, early_stopping_delta = 0.001 ) ``` --- ## 1.6. Зафиксировали ошибку MSE, на которой обучение завершилось. Построили график ошибки реконструкции обучающей выборки. Зафиксировали порог ошибки реконструкции – порог обнаружения аномалий. MSE = 0.0225 ```python lib.ire_plot('training', IRE2, IREth2, 'AE2') print('AE2 IREth =', IREth2) ``` ![График ошибки реконструкции обучающей выборки](images_for_report/3.png) ``` Порог ошибки реконструкции: AE2 IREth = 0.55 ``` --- ## 1.7. Рассчитали характеристики качества обучения EDCA для AE1 и AE2. Визуализировали и сравнить области пространства признаков, распознаваемые автокодировщиками AE1 и AE2. Сделать вывод о пригодности AE1 и AE2 для качественного обнаружения аномалий. ```python # AE1 numb_square = 20 xx, yy, Z1 = lib.square_calc(numb_square, data, ae1_trained, IREth1, '1', True) ``` ![Грфик](images_for_report/4.png) ``` amount: 18 amount_ae: 293 ``` ![Грфик](images_for_report/5.png) ![Грфик](images_for_report/6.png) ``` Оценка качества AE1 IDEAL = 0. Excess: 15.277777777777779 IDEAL = 0. Deficit: 0.0 IDEAL = 1. Coating: 1.0 summa: 1.0 IDEAL = 1. Extrapolation precision (Approx): 0.06143344709897611 ``` ```python # AE2 numb_square = 20 xx, yy, Z2 = lib.square_calc(numb_square, data, ae2_trained, IREth2, '2', True) ``` ![Грфик](images_for_report/7.png) ``` amount: 18 amount_ae: 50 ``` ![Грфик](images_for_report/8.png) ![Грфик](images_for_report/9.png) ``` Оценка качества AE2 IDEAL = 0. Excess: 1.7777777777777777 IDEAL = 0. Deficit: 0.0 IDEAL = 1. Coating: 1.0 summa: 1.0 IDEAL = 1. Extrapolation precision (Approx): 0.36 ``` ```python # Сравнение lib.plot2in1(data, xx, yy, Z1, Z2) ``` ![Грфик](images_for_report/10.png) --- ## 1.8. Если автокодировщик AE2 недостаточно точно аппроксимирует область обучающих данных, то подобрать подходящие параметры автокодировщика и повторить шаги (6) – (8). Немного изменили параметры автокодировщика AE2 для более качесвенной аппроксимации(использовались выше) --- ## 1.9. Изучили сохраненный набор данных и пространство признаков. Создали тестовую выборку, состоящую, как минимум, из 4ёх элементов, не входящих в обучающую выборку. Элементы должны быть такими, чтобы AE1 распознавал их как норму, а AE2 детектировал как аномалии. ```python with open('data_test.txt', 'w') as file: file.write("10.5 9.5\n") file.write("9.0 10.2\n") file.write("9.6 10.5\n") file.write("9.0 9.0\n") data_test = np.loadtxt('data_test.txt', dtype=float) print(data_test) ``` ``` [[10.5 9.5] [ 9. 10.2] [ 9.6 10.5] [ 9. 9. ]] ``` --- ## 1.10. Применили обученные автокодировщики AE1 и AE2 к тестовым данным и вывели значения ошибки реконструкции для каждого элемента тестовой выборки относительно порога на график и в консоль. ```python # AE1 predicted_labels1, ire1 = lib.predict_ae(ae1_trained, data_test, IREth1) lib.anomaly_detection_ae(predicted_labels1, ire1, IREth1) lib.ire_plot('test', ire1, IREth1, 'AE1') ``` ``` Аномалий не обнаружено ``` ![Грфик](images_for_report/11.png) ```python # AE2 predicted_labels2, ire2 = lib.predict_ae(ae2_trained, data_test, IREth2) lib.anomaly_detection_ae(predicted_labels2, ire2, IREth2) lib.ire_plot('test', ire2, IREth2, 'AE2') ``` ``` i Labels IRE IREth 0 [1.] [0.62] 0.55 1 [1.] [1.05] 0.55 2 [1.] [0.77] 0.55 3 [1.] [1.29] 0.55 Обнаружено 4.0 аномалий ``` ![Грфик](images_for_report/12.png) --- ## 1.11. Визуализирывали элементы обучающей и тестовой выборки в областях пространства признаков, распознаваемых автокодировщиками AE1 и AE2. ```python lib.plot2in1_anomaly(data, xx, yy, Z1, Z2, data_test) ``` ![Грфик](images_for_report/13.png) --- ## 1.12. Результаты исследования занесли в таблицу:
Количество скрытых слоёв Количество нейронов в скрытых слоях Количество эпох обучения Ошибка MSE_stop Порог ошибки реконструкции Значение показателя Excess Значение показателя Approx Количество обнаруженных аномалий
АЕ1 1 1 1000 56.89 10.98 15.28 0.06 0
АЕ2 5 5 3 2 3 5 3000 0.02 0.55 1.78 0.36 4

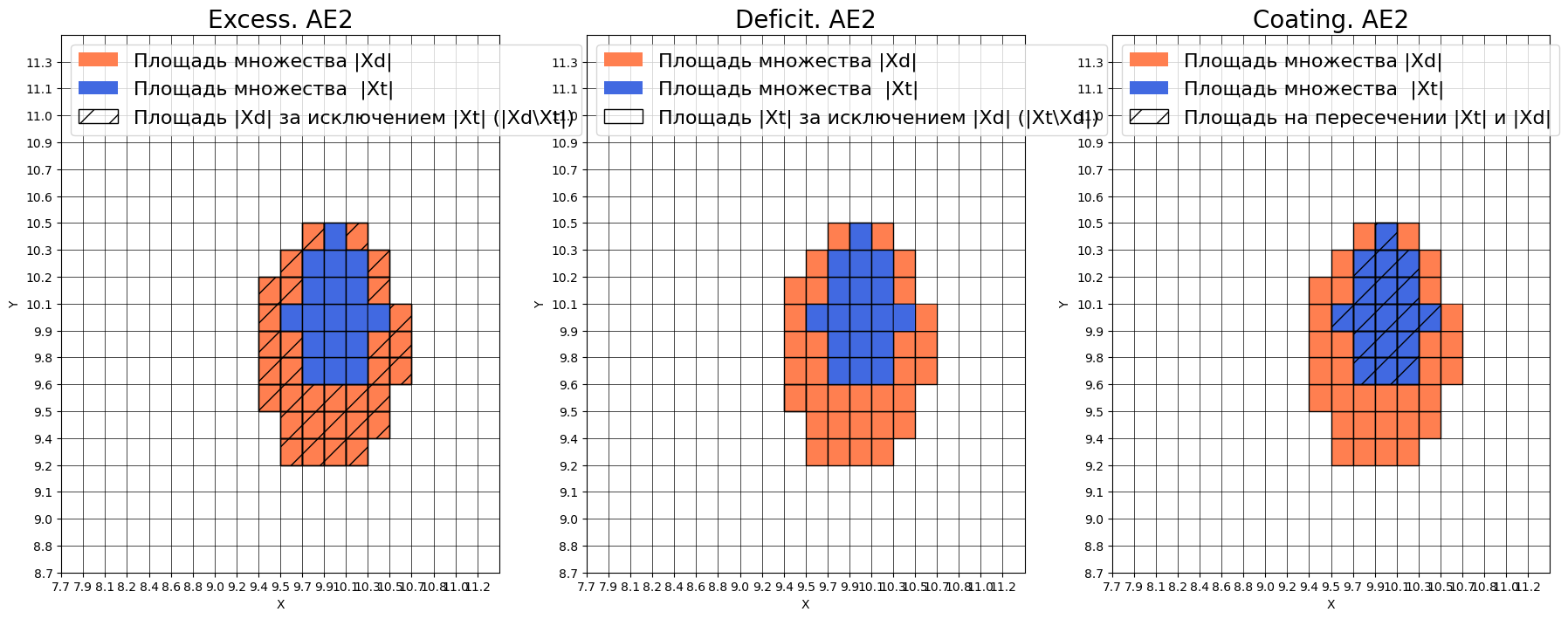

--- ## 1.13. Сделали выводы о требованиях к: - данным для обучения, - архитектуре автокодировщика, - количеству эпох обучения, - ошибке MSE_stop, приемлемой для останова обучения, - ошибке реконструкции обучающей выборки (порогу обнаружения аномалий), - характеристикам качества обучения EDCA одноклассового классификатора для качественного обнаружения аномалий в данных. - Данные для обучения: должны содержать только нормальные примеры без выбросов и полно описывать область нормы. - Архитектура автокодировщика: симметричная, с узким «бутылочным горлышком» - Количество эпох: достаточно большое, чтобы сеть обучилась, но без переобучения, в для нашего набора оптимально окло 3000. - Ошибка MSE_stop: должна быть небольшой, но не меньше 0.01 , дабы избежать переобучение. - Порог ошибки реконструкции: выбирается по максимуму IRE обучающей выборки; высокий порог → пропуски аномалий. - Характеристики EDCA: хорошая модель имеет низкий Excess, высокий Approx ≈ 1; такие модели точнее очерчивают область нормы и лучше детектируют аномалии. --- ## 2.1. Изучили описание своего набора реальных данных Набор Letter Recognition предназначен для распознавания букв английского алфавита по 16 числовым признакам, описывающим изображение буквы. Для задачи обнаружения аномалий из исходных данных выделены три буквы, формирующие нормальный класс, а для аномалий — случайные буквы, не входящие в нормальный класс. Чтобы усложнить задачу, данные объединены попарно, в результате чего размерность увеличена до 32 признаков. Таким образом, каждый аномальный пример частично содержит признаки нормального класса, что делает задачу более сложной для автокодировщика. | Количество признаков | Количество примеров | Количество нормальных примеров | Количество аномальных примеров | | ----- | ----- | ------ | ----- | | **32** | **1600** | **1500** | **100** | --- ## 2.2. Загрузили многомерную обучающую выборку реальных данных name_train.txt. ```python train = np.loadtxt('letter_train.txt', dtype=float) ``` --- ## 2.3. Вывели полученные данные и их размерность в консоли. ```python print('train.shape =', train.shape) print('Пример train:', train) ``` ``` train.shape = (1500, 32) Пример train: [[ 6. 10. 5. ... 10. 2. 7.] [ 0. 6. 0. ... 8. 1. 7.] [ 4. 7. 5. ... 8. 2. 8.] ... [ 7. 10. 10. ... 8. 5. 6.] [ 7. 7. 10. ... 6. 0. 8.] [ 3. 4. 5. ... 9. 5. 5.]] ``` --- ## 2.4. Cоздали и обучили автокодировщик с подходящей для данных архитектурой. ```python patience = 5000 ae3_trained, IRE3, IREth3 = lib.create_fit_save_ae( train, 'out/AE3.h5', 'out/AE3_ire_th.txt', 100000, False, patience, verbose_every_n_epochs = 5000, early_stopping_delta = 0.001 ) ``` --- ## 2.5. Зафиксирывали ошибку MSE, на которой обучение завершилось. Построили график ошибки реконструкции обучающей выборки. Зафиксирывали порог ошибки реконструкции – порог обнаружения аномалий. MSE = 0.4862 ```python lib.ire_plot('training', IRE3, IREth3, 'AE3') print('AE3 IREth =', IREth3) ``` ![Грфик](images_for_report/14.png) ``` Порог ошибки реконструкции: AE3 IREth = 10.75 ``` --- ## 2.6. Сделать вывод о пригодности обученного автокодировщика для качественного обнаружения аномалий. Если порог ошибки реконструкции слишком велик, то подобрать подходящие параметры автокодировщика и повторить шаги (4) – (6). ### Очент высокий порог, так что попробуем другю структуру: MSE = 0.3363 ```python lib.ire_plot('training', IRE3, IREth3, 'AE3') print('AE3 IREth =', IREth3) ``` ![Грфик](images_for_report/15.png) ``` Порог ошибки реконструкции: AE3 IREth = 6.75 ``` Отсановимся на этой модели --- ## 2.7. Изучили и загрузили тестовую выборку letter_test.txt. ```python test = np.loadtxt('letter_test.txt', dtype=float) print('test.shape =', test.shape) print('Пример train:', test) ``` ``` test.shape = (100, 32) Пример train: [[ 8. 11. 8. ... 7. 4. 9.] [ 4. 5. 4. ... 13. 8. 8.] [ 3. 3. 5. ... 8. 3. 8.] ... [ 4. 9. 4. ... 8. 3. 8.] [ 6. 10. 6. ... 9. 8. 8.] [ 3. 1. 3. ... 9. 1. 7.]] ``` --- ## 2.8. Подали тестовую выборку на вход обученного автокодировщика для обнаружения аномалий. Вывели график ошибки реконструкции элементов тестовой выборки относительно порога. ```python predicted_labels3_v1, ire3_v1 = lib.predict_ae(ae3_v1_trained, test, IREth3_v1) lib.ire_plot('test', ire3_v1, IREth3_v1, 'AE3_v1') ``` ``` i Labels IRE IREth 0 [1.] [9.78] 6.75 1 [1.] [8.92] 6.75 2 [1.] [14.27] 6.75 ... 99 [1.] [15.66] 6.75 Обнаружено 91.0 аномалий ``` ![Грфик](images_for_report/16.png) --- ## 2.9. Если результаты обнаружения аномалий не удовлетворительные (обнаружено менее 70% аномалий), то подобрать подходящие параметры автокодировщика и повторить шаги (4) – (9). Результаты приемлемы --- ## 2.10. Параметры наилучшего автокодировщика и результаты обнаружения аномалий занести в таблицу: | Dataset name | Кол-во скрытых слоёв | Кол-во нейронов в скрытых слоях | Кол-во эпох обучения | Ошибка MSE_stop | Порог ошибки реконструкции |% обнаруженных аномалий | | --- | --- | --- | --- | --- | --- | --- | | Letter | 9 | 35 28 21 14 7 14 21 28 35 | 100000 | 0.3363 | 6.75 | 91% | --- ## 2.11. Сделать выводы о требованиях к: - данным для обучения, - архитектуре автокодировщика, - количеству эпох обучения, - ошибке MSE_stop, приемлемой для останова обучения, - ошибке реконструкции обучающей выборки (порогу обнаруженияаномалий) для качественного обнаружения аномалий в случае, когда размерность пространства признаков высока. - Данные для обучения: должны содержать только нормальные объекты(отсутсвие аномалий). - Архитектура автокодировщика: симметричная, 9 скрытых слоёв с наличием бутылочного горлышка - Количество эпох: около 100 000 достаточно для стабилизации ошибки и точного восстановления данных. - Ошибка MSE_stop: практика показала, что 0.34 — приемлемое значение для высокоразмерного набора Letter. - Качество обнаружения: 91 % аномалий — модель адекватно аппроксимирует область нормы и надёжно выделяет отклонения.
